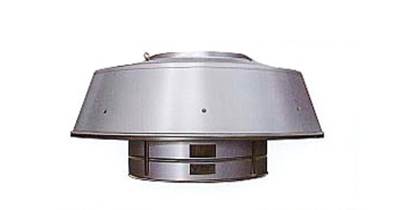

SVOタイプ SVO/SVGH



◆特殊耐蝕アルミ製で軽量な為、取り扱いが簡単で取り付け工事が容易に出来、工事費は削減されます。

◆本体の構造を遠景としたことで空気の流れがスムーズになり、高性能ファン専用モートルを使用している為、豊かな風量が得られます。

◆窓やガラリなどから外気が充分取り入れられる工場、倉庫、体育館等の全体換気に適しています。

◆SVGH-900は、ガラス繊維強化プラスチック(FRP)製の傘を標準仕様としています。

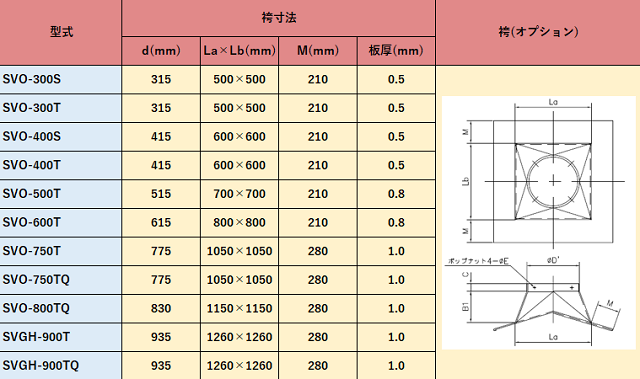

◆袴は屋根形状、勾配に応じて製作致します。

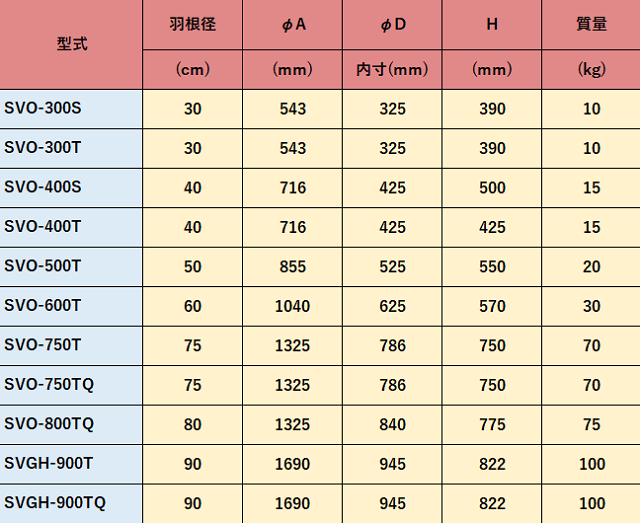

外形寸法表(袴はガルバリウム鋼板製を標準仕様)

  (単位mm)
型式 本体部分 袴部
φD φA H 概算重量 kg φD La×Lb M
SVO-300S 325 543 390 10 315 500×500 210
SVO-300T
SVO-400S 425 716 500 15 415 600×600 210
SVO-400T 425
SVO-500T 525 855 550 20 515 700×700 210
SVO-600T 625 1040 570 30 615 800×800 210
SVO-750T 786 1325 750 70 775 1050×1050 280
SVO-750TQ
SVO-800TQ 840 1325 775 75 830 1150×1150 280
SVGH-900T 945 1690 822 100 935 1260×1260 280
SVGH-900TQ

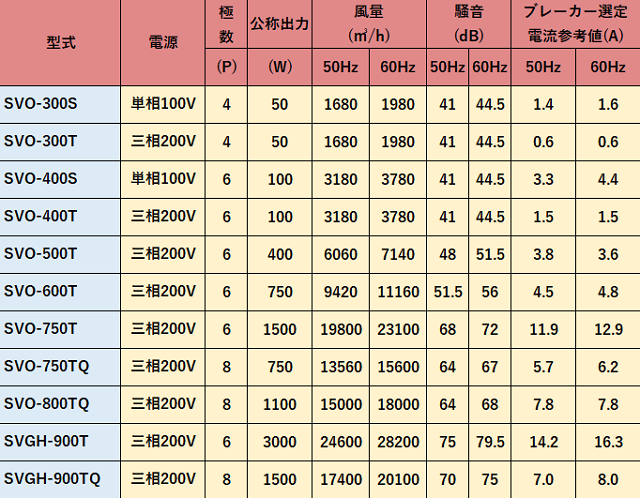

特製表

  (風量、騒音値はフリーエアー)
型式 羽根径
(φmm)
電圧 公称出力
(w)
極数
(P)
風量(m³/h) 騒音(dB) ブレーカー選定電流
参考値(A)
50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
SVO-300S 300 単相 100V 50 4 1680 1980 41 44.5 1.38 1.65
SVO-300T 三相 200V 0.59 0.62
SVO-400S 400 単相 100V 100 6 3180 3780 41 44.5 3.30 4.35
SVO-400T 三相 200V 1.50 1.50
SVO-500T 500 三相 200V 400 6 6060 7140 48 51.5 3.83 3.60
SVO-600T 600 三相 200V 750 6 9420 11160 51.5 56 4.50 4.88
SVO-750T 750 三相 200V 1500 6 19800 23100 68 72 11.90 12.90
SVO-750TQ 三相 200V 750 8 13560 15600 64 67 5.74 6.26
SVO-800TQ 800 三相 200V 1100 8 15000 18000 64 68 14.25 16.38
SVGH-900T 900 三相 200V 3000 6 24600 28200 75 79.5 12.60 19.00
SVGH-900TQ 三相 200V 1500 8 17400 20100 70 75 7.01 7.99


Q&A

Q 屋上換気扇の必要台数をしりたいのですが、なにか資料はありますか
A ホームページ上に必要台数概算早見表にて案内しております。詳しくはお問合せください。

Q SVPは耐薬型と記載されていますが認定書もしくは、防食型1種・2種・3種のいずれかに該当しますか
A 該当しません。また、認定書もございません。

Q 他社の製品から貴社の製品に取替えたいのですが、可能ですか
A 製品によっては他社製品のベース寸法に合わせて取替が可能です。

Q 電源コードはどのくらい出ていますか
A モーターより1.5mです。

Q 設置位置の温度が80℃くらいあるのですが、対処方法はありますか
A 自然換気で排気し、給気を強制換気で行う第二種換気方式をお薦めします。

Q 風圧ダンパーの役割はなんですか
A 寒気対策及び負圧時の雨の吹込み対策となります。

Q 室内に給気場所(窓など)がないところに屋上換気扇を設置したいのですが設置は可能ですか
A 給気口がないと、室内が負圧になり排気能力も落ちます。

Q ブレーカーは必要ですか
A 必要です。ブレーカーがないとモーターが焼き切れるまで回る場合があります。

Q 製品に色を付ける事は可能ですか
A 吹付塗装又は焼付塗装にて対応しております。

Q FDダンパーはどこにつければ良いですか
A 点検や作動した際に復旧する為、手の届くところでお願いします。

Q 風量調整は可能ですか
A インバーターを付けて調整してください。
