SVK・SVFタイプ SVK・SVF

強制換気用





◆SVK
・各種工場、倉庫、畜舎等あらゆる建物に適しています。
・特殊耐触アルミ製で軽量な為、取り扱いが簡単で取り付け工事が容易に出来、工事費が削減されます。
・風力学の原理に基づいて設計されていますので風流に無理がなく、多風量でしかも音が静かです。
・架台方式による取付工事をされる場合には最適です。
・SVK-900以上の製品は、ガラス繊維強化プラスチック(FRP)製の傘を標準仕様としています。
◆SVF
・一般工場、倉庫等あらゆる事業所に適した製品です。
・低騒音タイプもございます。
・ケーシングとして、標準はガルバリウム綱板製です。また、ステンレス製も承ります。


外形寸法表(SVKタイプ)


型式 □D(内寸) φA(mm) B(mm) H(mm) 概算重量(kg)
SVK-300S 570 543 300 460 15
SVK-300T
SVK-400S 710 716 300 570 20
SVK-400T 495
SVK-500T 840 855 400 660 25
SVK-600T 950 1040 500 706 40
SVK-750T 1135 1325 600 820 80
SVK-750TQ
SVK-800TQ 1200 1325 700 845 90
SVK-900T 1360 1690 700 892 120
SVK-900TQ
SVK-1050T 1360 1850 800 1035 165
SVK-1050TEX 1122 210


特性表(SVKタイプ)

  (風量、騒音値はフリーエアー)
型式 羽根径
(φcm)
電圧 公称出力
(W)
極数
(P)
風量(㎥/h) 騒音(dB) ブレーカー選定
電流参考値(A)
50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
SVK-300S 30 単相100V 50 4 1680 1980 41 44.5 1.38 1.65
SVK-300T 三相200V 0.59 0.62
SVK-400S 40 単相100V 100 6 3180 3780 41 44.5 3.30 4.35
SVK-400T 三相200V 1.50 1.50
SVK-500T 50 三相200V 400 6 6060 7140 48 51.5 3.83 3.60
SVK-600T 60 三相200V 750 6 9420 11160 51.5 56 4.50 4.88
SVK-750T 75 三相200V 1500 6 19800 23100 68 72 9.50 10.30
SVK-750TQ 三相200V 750 8 13560 15600 64 67 5.28 5.64
SVK-800TQ 80 三相200V 1100 8 15000 18000 64 68 9.00 9.00
SVK-900T 90 三相200V 3000 6 24600 28200 75 79.5 12.60 15.60
SVK-900TQ 三相200V 1500 8 17400 20100 70 75 10.80 12.00
SVK-1050T 105 三相200V 2200 8 34200 34200 78 80 13.50 12.00
SVK-1050TEX 三相200V 10 27300 32700 59 63 14.95 16.68

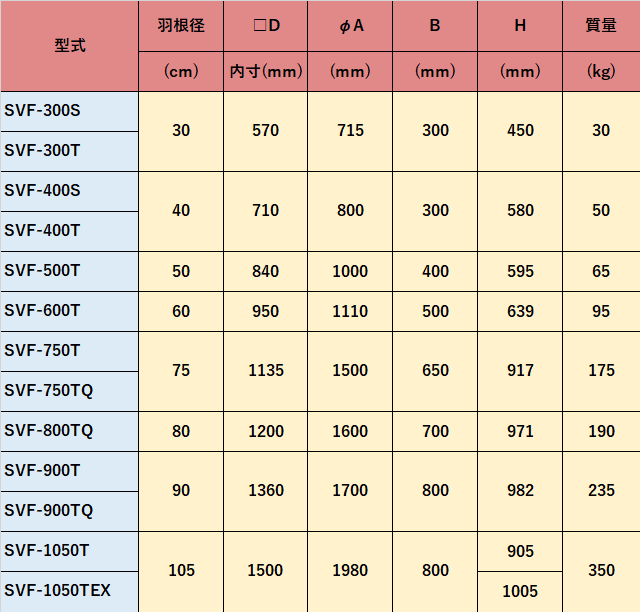

外形寸法表(SVFタイプ)


型式 □D(内寸) φA(mm) B(mm) H(mm) 概算重量(kg)
SVF-300S 570 715 300 450 30
SVF-300T
SVF-400S 710 800 300 580 50
SV-F400T
SVF-500T 840 1000 400 595 65
SVF-600T 950 1110 500 635 95
SVF-750T 1135 1500 600 855 175
SVF-750TQ
SVF-800TQ 1200 1600 700 880 190
SVF-900T 1360 1700 700 980 235
SVF-900TQ
SVF-1050T 1360 1980 800 905 350
SVF-1050TEX 1100

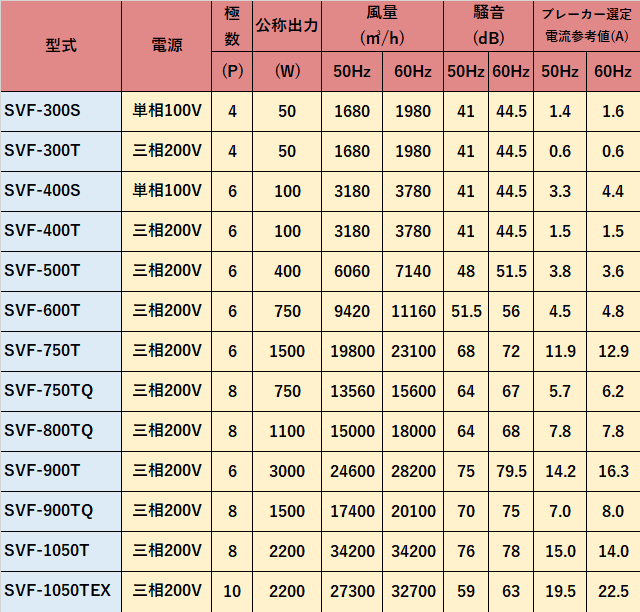

特性表(SVFタイプ)

  (風量、騒音値はフリーエアー)
型式 羽根径
(φcm)
電圧 公称出力
(W)
極数
(P)
風量(㎥/h) 騒音(dB) ブレーカー選定
電流参考値(A)
50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
SVF-300S 30 単相100V 50 4 1680 1980 41 44.5 1.38 1.65
SVF-300T 三相200V 0.59 0.62
SVF-400S 40 単相100V 100 6 3180 3780 41 44.5 3.30 4.35
SVF-400T 三相200V 1.50 1.50
SVF-500T 50 三相200V 400 6 6060 7140 48 51.5 3.83 3.60
SVF-600T 60 三相200V 750 6 9420 11160 51.5 56 4.50 4.88
SVF-750T 75 三相200V 1500 6 19800 23100 68 72 11.90 12.90
SVF-750TQ 三相200V 750 8 13560 15600 64 67 5.74 6.26
SVF-800TQ 80 三相200V 1100 8 15000 18000 64 68 9.00 9.00
SVF-900T 90 三相200V 3000 6 24600 28200 75 79.5 14.25 16.38
SVF-900TQ 三相200V 1500 8 17400 20100 70 75 7.01 7.99
SVF-1050T 105 三相200V 2200 8 34200 34200 78 80 13.50 12.00
SVF-1050TEX 三相200V 10 27300 32700 59 63 19.50 22.50



Q&A

Q 屋上換気扇の必要台数をしりたいのですが、なにか資料はありますか
A ホームページ上に必要台数概算早見表にて案内しております。詳しくはお問合せください。

Q SVPは耐薬型と記載されていますが認定書もしくは、防食型1種・2種・3種のいずれかに該当しますか
A 該当しません。また、認定書もございません。

Q 他社の製品から貴社の製品に取替えたいのですが、可能ですか
A 製品によっては他社製品のベース寸法に合わせて取替が可能です。

Q 電源コードはどのくらい出ていますか
A モーターより1.5mです。

Q 設置位置の温度が80℃くらいあるのですが、対処方法はありますか
A 自然換気で排気し、給気を強制換気で行う第二種換気方式をお薦めします。

Q 風圧ダンパーの役割はなんですか
A 寒気対策及び負圧時の雨の吹込み対策となります。

Q 室内に給気場所(窓など)がないところに屋上換気扇を設置したいのですが設置は可能ですか
A 給気口がないと、室内が負圧になり排気能力も落ちます。

Q ブレーカーは必要ですか
A 必要です。ブレーカーがないとモーターが焼き切れるまで回る場合があります。

Q 製品に色を付ける事は可能ですか
A 吹付塗装又は焼付塗装にて対応しております。

Q FDダンパーはどこにつければ良いですか
A 点検や作動した際に復旧する為、手の届くところでお願いします。

Q 風量調整は可能ですか
A インバーターを付けて調整してください。
