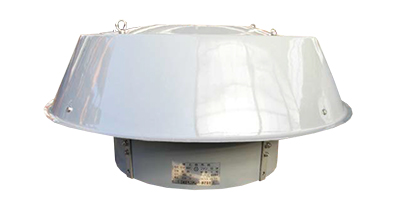

SVPタイプ SVP



◆製品本体はガラス繊維強化プラスチック(FRP)製で、耐触性に優れています。

◆アルカリ、サン、その他腐食性ガスが発生する化学薬品工場、メッキ工場、治金工場等に適します。

◆金具及びボルトは、全てステンレス(SUS304)を使用しています。

◆袴はステンレス(SUS304)製を標準仕様としております。また、屋根形状、勾配に応じて製作いたします。

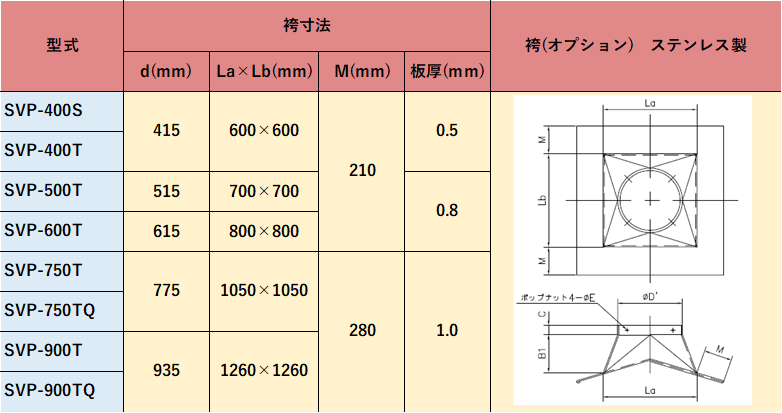

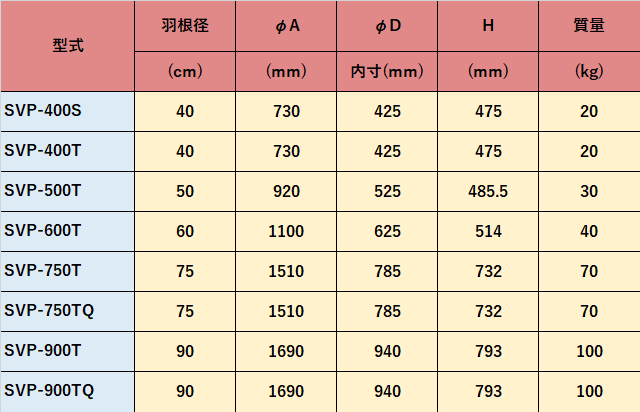

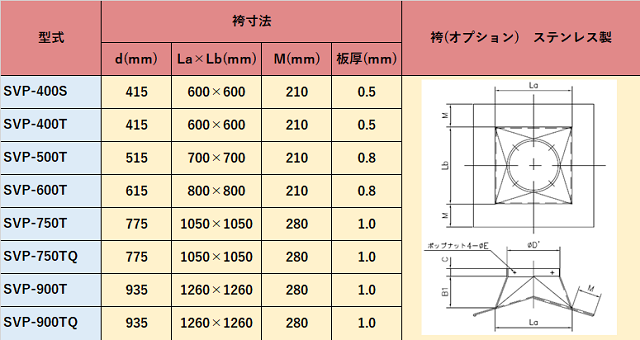

外形寸法表


型式 本体部分 袴部
φD φA H 概算重量 kg φD La×Lb M
SVP-400S 425 730 475 20 415 600×600 210
SVP-400T
SVP-500T 525 920 485 30 515 700×700 210
SVP-600T 625 1100 514 40 615 800×800 210
SVP-750T 785 1510 731 70 775 1050X1050 280
SVP-750TQ
SVP-900T 940 1690 793 100 935 1260X1260 280
SVP-900TQ

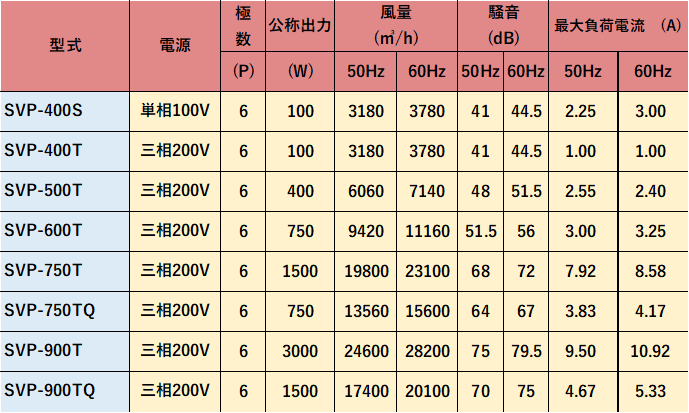

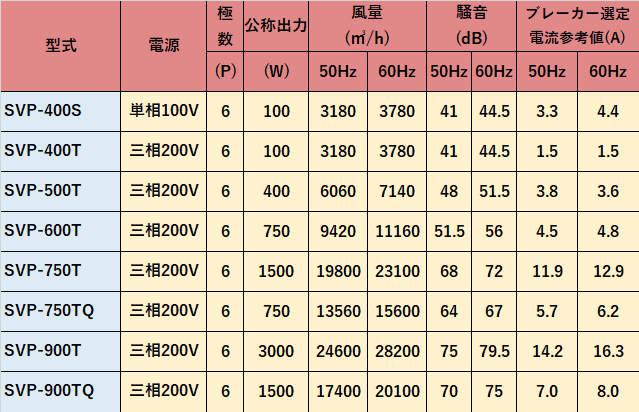

特性表


型式 羽根径
(φmm)
電圧 公称出力
(w)
極数
(P)
風量(m3/h) 騒音(dB) ブレーカー選定電流
参考値(A)
50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
SVP-400S 400 単相 100V 100 6 3180 3780 41 44.5 3.30 4.35
SVP-400T 三相 200V 1.50 1.50
SVP-500T 500 三相 200V 400 6 6060 7140 48 51.5 3.83 3.60
SVP-600T 600 三相 200V 750 6 9420 11160 51.5 56 4.50 4.88
SVP-750T 750 三相 200V 1500 6 19800 23100 68 72 11.90 12.90
SVP-750TQ 三相 200V 750 8 13560 15600 64 67 5.74 6.26
SVP-900T 900 三相 200V 3000 6 24600 28200 75 79.5 12.60 19.00
SVP-900TQ 三相 200V 1500 8 17400 20100 70 75 7.01 7.99


Q&A

Q 屋上換気扇の必要台数をしりたいのですが、なにか資料はありますか
A ホームページ上に必要台数概算早見表にて案内しております。詳しくはお問合せください。

Q SVPは耐薬型と記載されていますが認定書もしくは、防食型1種・2種・3種のいずれかに該当しますか
A 該当しません。また、認定書もございません。

Q 他社の製品から貴社の製品に取替えたいのですが、可能ですか
A 製品によっては他社製品のベース寸法に合わせて取替が可能です。

Q 電源コードはどのくらい出ていますか
A モーターより1.5mです。

Q 設置位置の温度が80℃くらいあるのですが、対処方法はありますか
A 自然換気で排気し、給気を強制換気で行う第二種換気方式をお薦めします。

Q 風圧ダンパーの役割はなんですか
A 寒気対策及び負圧時の雨の吹込み対策となります。

Q 室内に給気場所(窓など)がないところに屋上換気扇を設置したいのですが設置は可能ですか
A 給気口がないと、室内が負圧になり排気能力も落ちます。

Q ブレーカーは必要ですか
A 必要です。ブレーカーがないとモーターが焼き切れるまで回る場合があります。

Q 製品に色を付ける事は可能ですか
A 吹付塗装又は焼付塗装にて対応しております。

Q FDダンパーはどこにつければ良いですか
A 点検や作動した際に復旧する為、手の届くところでお願いします。

Q 風量調整は可能ですか
A インバーターを付けて調整してください。
