強制換気
SVFタイプ
主な用途
- 各種工場、倉庫、畜舎等あらゆる建物に適しています。
特長
- 架台方式による取付工事をされる場合には最適です。
- 低騒音タイプもございます。
- 工場デザインに適したキュービックタイプ。
- 標準はガルバリウム鋼板製、シリコンアクリル樹脂塗装です。また、ステンレス製も承ります。
※粉塵の多い場所でのご使用はお控えください。
使用時の周囲空気条件
温度 -30～50℃
湿度 90%以下
図面ダウンロード
SVF
仕様表

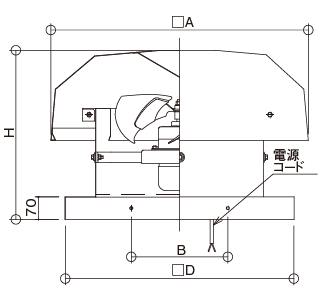

外形寸法表
| 型 式 | 羽根径（cm） | □D （内寸） | □A | B | H | 質量（kg） |
|---|---|---|---|---|---|---|
| SVF-300S | 30 | 570 | 715 | 300 | 450 | 30 |
| SVF-300T | ||||||
| SVF-400S | 40 | 710 | 800 | 300 | 580 | 50 |
| SVF-400T | ||||||
| SVF-500T | 50 | 840 | 1000 | 400 | 595 | 65 |
| SVF-600T | 60 | 950 | 1110 | 500 | 639 | 95 |
| SVF-750T | 75 | 1135 | 1500 | 650 | 917 | 175 |
| SVF-750TQ | ||||||
| SVF-800TQ | 80 | 1200 | 1600 | 700 | 971 | 190 |
| SVF-900T | 90 | 1360 | 1700 | 800 | 982 | 235 |
| SVF-900TQ | ||||||
| SVF-1050T | 105 | 1500 | 1980 | 800 | 905 | 350 |
| SVF-1050TEX | 1005 |
単位mm
特性表
| 型 式 | 電源 | 公称出力 （W） | 極数 （P） | 風量（㎥/h） | 騒音（dB） | 最大負荷電流（A） | |||
|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | ||||
| SVF-300S | 単相 100V | 50 | 4 | 1680 | 1980 | 36 | 39.5 | 0.96 | 1.07 |
| SVF-300T | 三相 200V | 0.44 | 0.43 | ||||||
| SVF-400S | 単相 100V | 100 | 6 | 3180 | 3780 | 41 | 44.5 | 2.25 | 3.00 |
| SVF-400T | 三相 200V | 1.00 | 1.00 | ||||||
| SVF-500T | 三相 200V | 400 | 6 | 6060 | 7140 | 48 | 51.5 | 2.55 | 2.40 |
| SVF-600T | 三相 200V | 750 | 6 | 9420 | 11160 | 51.5 | 56 | 3.00 | 3.25 |
| SVF-750T | 三相 200V | 1500 | 6 | 19800 | 23100 | 68 | 72 | 7.92 | 8.58 |
| SVF-750TQ | 三相 200V | 750 | 8 | 13560 | 15600 | 64 | 67 | 3.83 | 4.17 |
| SVF-800TQ | 三相 200V | 1100 | 8 | 15000 | 18000 | 64 | 68 | 5.21 | 5.21 |
| SVF-900T | 三相 200V | 3000 | 6 | 24600 | 28200 | 75 | 79.5 | 9.50 | 10.92 |
| SVF-900TQ | 三相 200V | 1500 | 8 | 17400 | 20100 | 70 | 75 | 4.67 | 5.33 |
| SVF-1050T | 三相 200V | 2200 | 8 | 36000 | 36000 | 67 | 71 | 14.00 | 15.00 |
| SVF-1050TEX | 三相 200V | 10 | 27300 | 32700 | 59 | 63 | 13.00 | 14.50 | |
- ※消費電力、風量、騒音値はフリーエアー時
- ※過負荷保護装置の選定は最大負荷電流の1.2～1.5倍程度を目安
架台寸法表
| 型 式 | 架台外寸 | 架台 |
|---|---|---|
| SVK-（SVF）-300 | □550 | L-50×50×4 |
| SVK-（SVF）-400 | □690 | |
| SVK-（SVF）-500 | □820 | |
| SVK-（SVF）-600 | □930 | |
| SVK-（SVF）-750 | □1115 | L-50×50×6 |
| SVK-（SVF）-800 | □1180 | |
| SVK-（SVF）-900 | □1340 | |
| SVK-1050 | □1340 | L-65×65×6 |
| SVF-1050 | □1480 |
単位mm
関連資料
この製品に関するQ&A
屋上換気扇の必要台数を知りたいのですが、何か資料はありますか？
屋上換気扇の必要台数を知りたいのですが、何か資料はありますか？
必要台数概算早見表にて案内しております。詳しくはお問合せください。
他社の製品から貴社の製品に取替えたいのですが、可能ですか？
他社の製品から貴社の製品に取替えたいのですが、可能ですか？
製品によっては他社製品のベース寸法に合わせて取替が可能です。
電源コードはどのくらい出ていますか？
電源コードはどのくらい出ていますか？
モーターより1.5mです。
設置位置の温度が80℃くらいあるのですが、対処方法はありますか？
設置位置の温度が80℃くらいあるのですが、対処方法はありますか？
自然換気で排気し、給気を強制換気で行う第二種換気方式をお薦めします。
風圧ダンパーの役割は何ですか？
風圧ダンパーの役割は何ですか？
寒気対策及び負圧時の雨の吹込み対策となります。
室内に給気場所（窓など）がないところに屋上換気扇を設置したいのですが設置は可能ですか？
室内に給気場所（窓など）がないところに屋上換気扇を設置したいのですが設置は可能ですか？
給気口がないと、室内が負圧になり排気能力も落ちます。
ブレーカーは必要ですか？
ブレーカーは必要ですか？
必要です。ブレーカーがないとモーターが焼き切れるまで回る場合があります。
製品に色を付ける事は可能ですか？
製品に色を付ける事は可能ですか？
吹付塗装又は焼付塗装にて対応しております。
FDダンパーはどこにつければ良いですか
FDダンパーはどこにつければ良いですか
点検や作動した際に復旧する為、手の届くところでお願いします。
風量調整は可能ですか？
風量調整は可能ですか？
インバーターを付けて調整してください。
