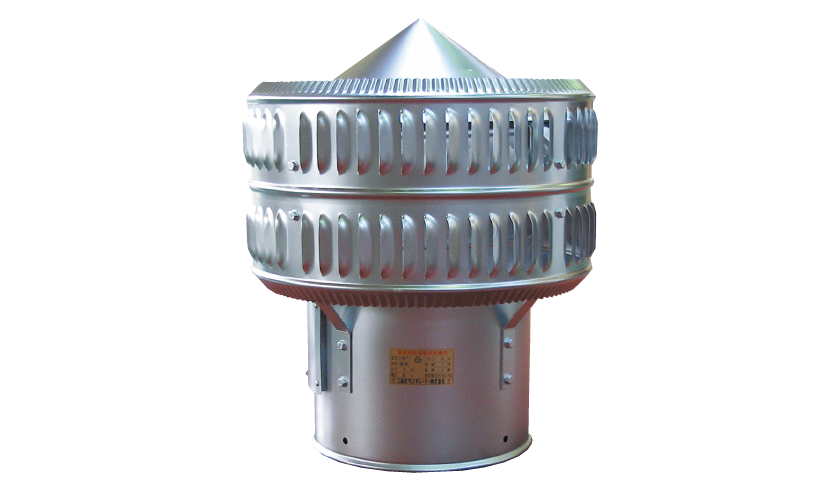

防爆型強制換気
Sタイプ
主な用途
- 屋外使用可能でダクトへの接続、袴での屋根上設置で使用します。
特長
- 架台設置仕様も製作可能です。本製品に、ダクト・袴は含まれていません。
- ダクト先端設置は、取付イメージをご参照ください。
- 防爆指針のd2G4に適合し、危険場所 1種 2種ともに使用可能です。
- 筐体は、ガルバリウム鋼板製で、耐候性に優れています。筐体はステンレス材でも製作可能です。
- スパイラルダクト支持金具・引火防止網（40メッシュ）・給気ガラリ・防火ダンパーも承ります。
- ダクト接続時の圧力損失計算はこちらをご参照ください。
使用時の周囲空気条件
温度 -20～50℃
湿度 90%以下
図面ダウンロード
Sタイプ（先端型）
Sタイプ（先端型／ステンレス製）
仕様表
外形寸法表
| 型 式 | 羽根径（φcm） | φD（内寸） | φA | H | 質量（kg） |
|---|---|---|---|---|---|
| S-200SP | 20 | 220 | 500 | 610 | 20 |
| S-250SPW | 25 | 568 | 646 | 22 | |
| S-250SW | 310 | ||||
| S-300S | 30 | 365 | 640 | 685 | 30 |
| S-300T | |||||
| S-400T | 40 | 460 | 784 | 838 | 46 |
| S-500T | 50 | 560 | 927 | 956 | 59 |
| S-600T | 60 | 660 | 1056 | 1098 | 100 |
| S-750T | 75 | 810 | 1150 | 1181 | 135 |
特性表
| 型 式 | 電源 | 公称出力 （W） | 極数 （P） | 風量（㎥/h） | 騒音（dB） | 最大負荷電流（A） | |||
|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | ||||
| S-200SP | 単相 100V | 15 | 4 | 560 | 660 | 34 | 37 | 0.47 | 0.50 |
| S-250SPW | 単相 100V | 25 | 4 | 845 | 940 | 37 | 40 | 0.64 | 0.81 |
| S-250SW | 1060 | 1220 | |||||||
| S-300S | 単相 100V | 50 | 4 | 1430 | 1640 | 39 | 42 | 0.86 | 1.11 |
| S-300T | 三相 200V | 1460 | 1650 | 0.33 | 0.41 | ||||
| S-400T | 三相 200V | 200 | 4 | 3240 | 3720 | 49 | 53 | 0.99 | 1.15 |
| S-500T | 三相 200V | 200 | 6 | 4060 | 4720 | 46 | 49.5 | 1.28 | 1.59 |
| S-600T | 三相 200V | 750 | 6 | 7660 | 8959 | 55 | 59.5 | 4.35 | 4.65 |
| S-750T | 三相 200V | 1500 | 6 | 10500 | 12650 | 72 | 73 | 7.50 | 6.80 |
- ※風量、騒音値はフリーエアー

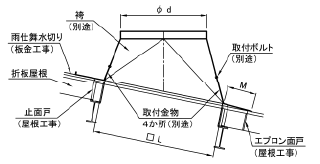

袴寸法表
| 型式 | d | □L | M |
|---|---|---|---|
| S-200SP | 210 | 330 | 210 |
| S-250SPW | 210 | 330 | 210 |
| S-250SW | 290 | 420 | 210 |
| S-300S | 350 | 500 | 210 |
| S-300T | 350 | 500 | 210 |
| S-400T | 440 | 650 | 210 |
| S-500T | 540 | 700 | 210 |
| S-600T | 640 | 900 | 210 |
| S-750T | 架台設置 | ||
パイプ適合表
| 型式（）内：本体内径 | スパイラルパイプ （t=1.0） | 鉄管（SGP管） | 鉄管（継目無） | |||
|---|---|---|---|---|---|---|
| 呼径（φ） | 外径 | 呼径（A） | 外径 | 呼径（A） | 外径 | |
| S-200SP / S-250SPW （220） | 200 | 208.0 | 200 | 216.3 | 200 | 216.3 |
| S-250SW （310） | 300 | 308.0 | ||||
| S-300S / 300T （365） | 350 | 358.0 | 350 | 355.6 | 350 | 355.6 |
| S-400T （460） | 450 | 458.0 | 450 | 457.2 | 450 | 457.2 |
| S-500T （560） | 550 | 558.0 | ||||
| S-600T （660） | 650 | 658.0 | ||||
| S-750T （810） | 800 | 808.0 | ||||
この製品に関するQ&A
防爆型の選定方法について教えてください。
防爆型の選定方法について教えてください。
少量危険物倉庫は貯蔵する薬品の種類または量により、所轄の消防署にて換気回数を指定される場合が多いです。弊社としては回答できかねますので、所轄の消防署に確認してください。
小さな油庫なのですが自然換気でも大丈夫ですか？
小さな油庫なのですが自然換気でも大丈夫ですか？
弊社では判断できません。所轄の消防署へ確認ください。
防爆構造とは何ですか？
防爆構造とは何ですか？
d2G4（耐圧防爆構造（d）、爆発等級（2）、発火度（G4） 135℃を超え200℃以下の建物です。
給気ガラリSV-G2040NFDのヒューズは何度で閉まりますか？
給気ガラリSV-G2040NFDのヒューズは何度で閉まりますか？
標準は120℃となります。ヒューズ交換で72℃も対応可能です。
雨が室内に入るのですが原因はわかりますか？
雨が室内に入るのですが原因はわかりますか？
室内が負圧になっていたり、強風時の吹込みなどが考えられます。
40メッシュおよび16メッシュの線径を教えてください。
40メッシュおよび16メッシュの線径を教えてください。
40メッシュは0.16、16メッシュは0.29です。
屋根上にＳタイプは設置出来ますか？
屋根上にＳタイプは設置出来ますか？
袴方式、架台方式で設置可能です。

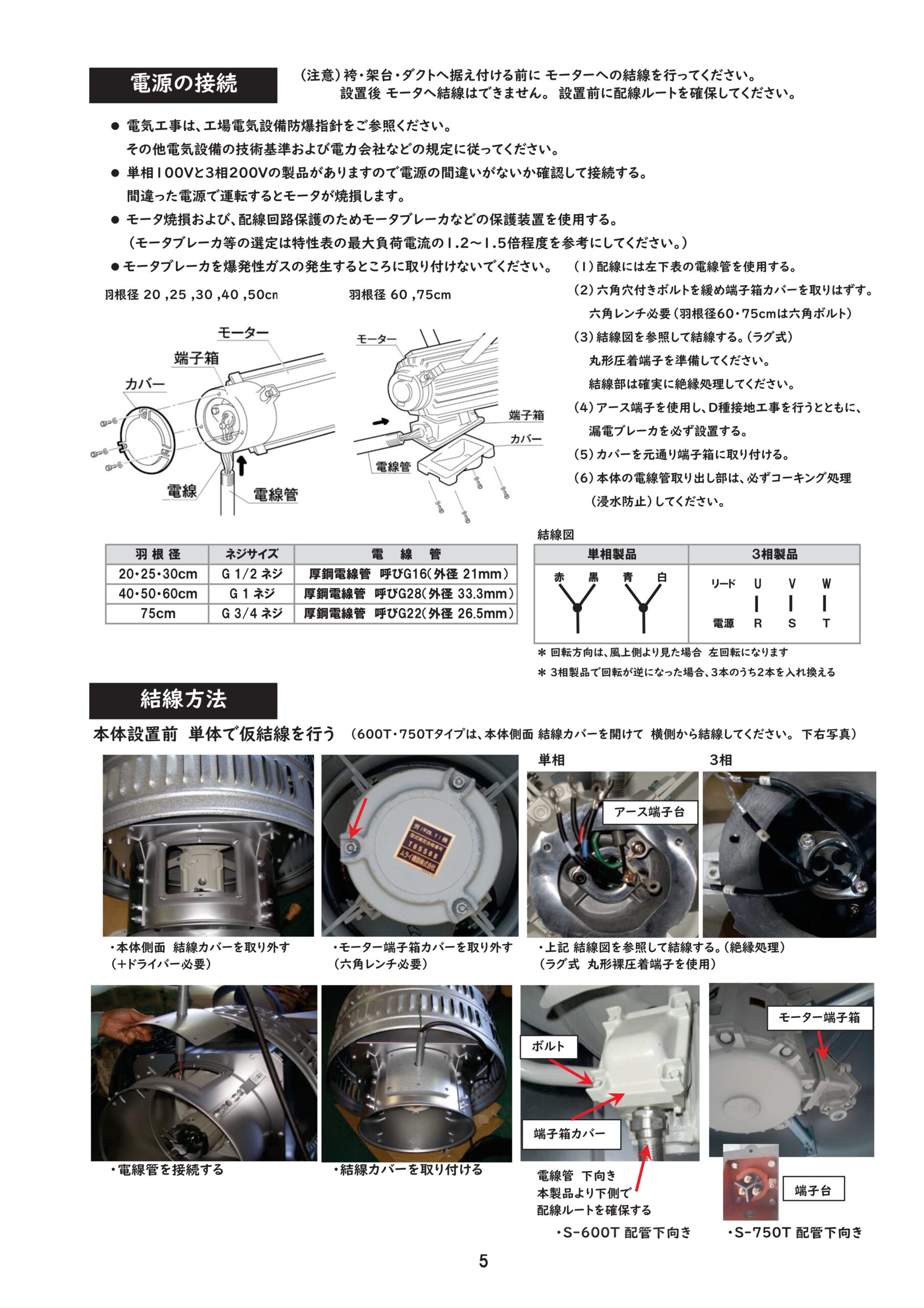

結線の方法を教えてください。
結線の方法を教えてください。
本体にシールが貼ってありますのでご確認ください。
※設置前に配線を延長するか結線の完了後、ダクトへ接続してください。
防爆型にインバーターを使用したいのですが可能ですか？
防爆型にインバーターを使用したいのですが可能ですか？
使用できません。
ブレーカーが飛んでしまうのですが何が原因ですか？
ブレーカーが飛んでしまうのですが何が原因ですか？
網が目詰まりしていませんか？
40メッシュ網は非常に細かい目の為、詰まっていると負荷がかかり、電流値があがりブレーカーが飛んでしまいます。定期的に網の清掃をお願いしております。
また、FDダンパーを使用している場合はFDダンパーが開いているかを確認してください。ダンパーが閉まったままだと負荷がかかって電流値があがりブレーカーが飛んでしまいます。
防爆型の検定シールはどこに貼ってありますか？
防爆型の検定シールはどこに貼ってありますか？
モーター本体に貼ってあります。
パイプを使用するのですが差し込みか被せるのか、どちらが正しいですか？
パイプを使用するのですが差し込みか被せるのか、どちらが正しいですか？
パイプに被せて使用ください。
