SVM-Hタイプ SVM-H




◆高温多湿高所の大量換気や倉庫の排煙設備に、外気の流入が充分な工場、倉庫、体育館、製鋼所、製鉄所等の全体換気に適しています。
◆材質はアルミニウムと亜鉛とを合金メッキしたガルバリウム綱板製です。亜鉛鉄板に比べ3~6倍の耐久力があり、耐候性にも優れた材料です。
◆各種用途・場所など、ご注文に応じて標準仕様以外の寸法及び材質等の設計・施工も致します。
◆屋内の換気量の調節が自由にでき、冷暖房効果をあげる手動式(オペレーター)・電動式ダンパーもあります。

外形寸法表

型式 主要寸法(mm) 概算重量(kg/m)
D(開口) A H
SVM-300H 300 720 542 25
SVM-400H 400 960 640 40
SVM-450H 450 1090 818 45
SVM-500H 500 1240 874 50
SVM-600H 600 1400 975 60
SVM-750H 750 1800 1410 85
SVM-900H 900 2160 1495 115
SVM-1000H 1000 2400 1580 125
SVM-1200H 1200 2940 1925 150
SVM-1500H 1500 3600 2280 200
SVM-1800H 1800 4320 2750 240
SVM-2000H 2000 4800 3100 270

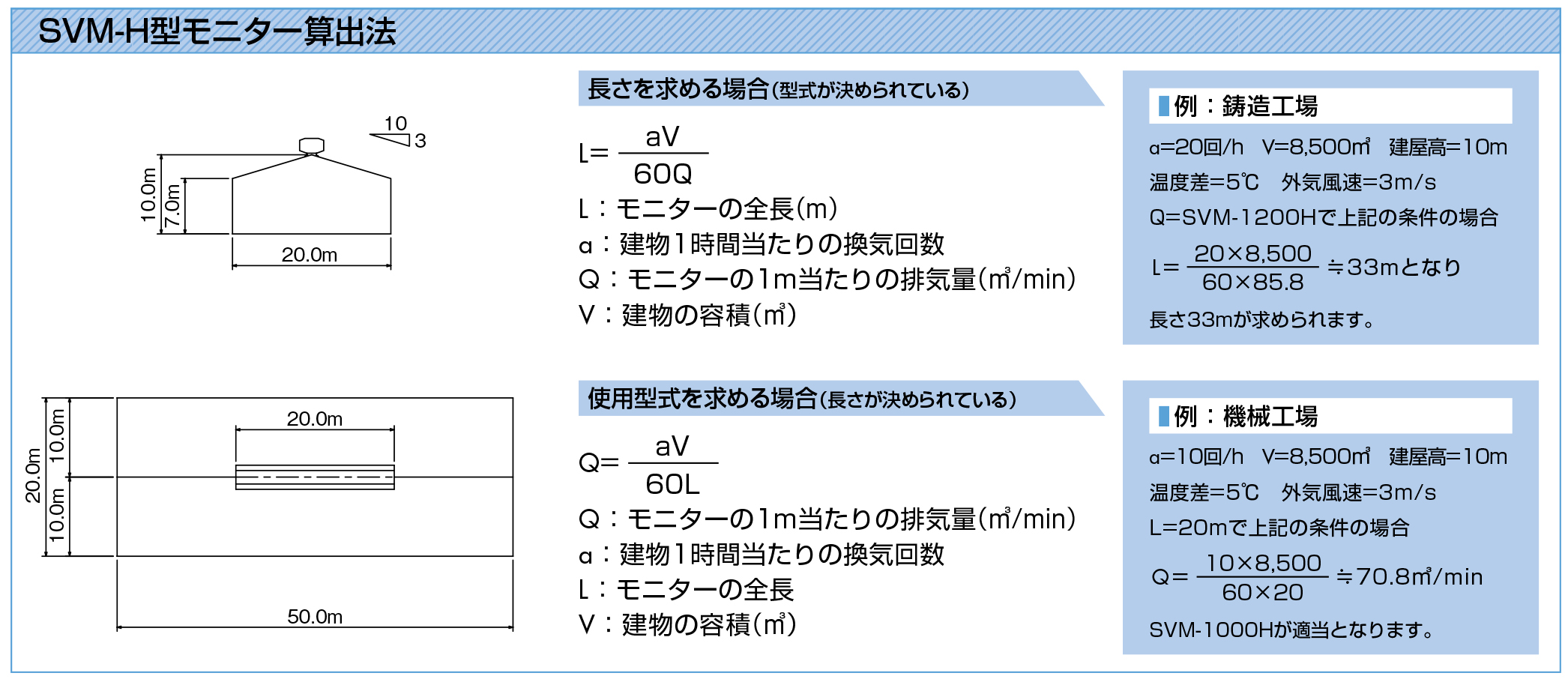

有効開口部が100%排煙に利用できます。
※吸気面積について:給気口は設置するベンチレーター開口面積(DXL)の約1.5倍をとるようにしてください。




Q&A

Q 強度計算や風量計算など対応可能ですか
A 可能です。その際は計算に必要な資料をご請求させて頂く事になります。

Q 雨は入りませんか
A 構造上、雨が入っても外部へ抜ける構造になっております。

Q モニターのサイズは何を基準に選定するのですか
A 必要風量に合わせて選定致します。

Q 材料のみ取り寄せる事は可能ですか
A 可能ですが、現場での組立となり初めてですと要領が分からず困難する可能性があり
ますので、弊社に材工で依頼する事をお薦めします。
