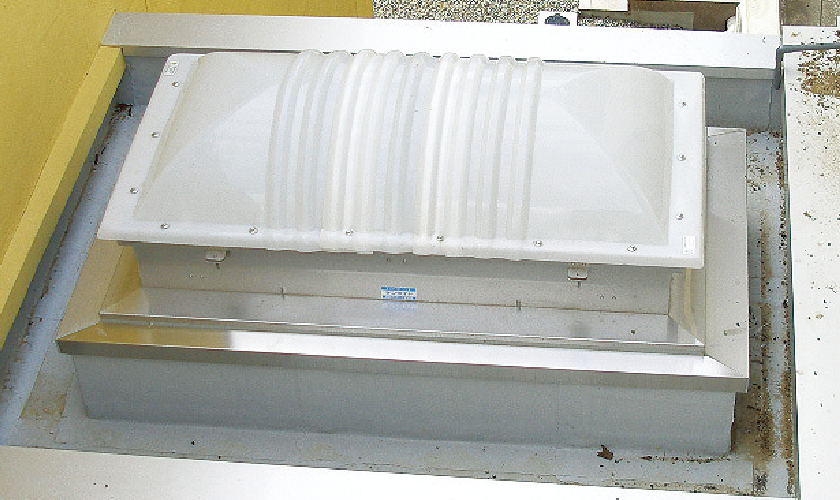

サンライト（片開きタイプ）
HRQ・HRL
HRL

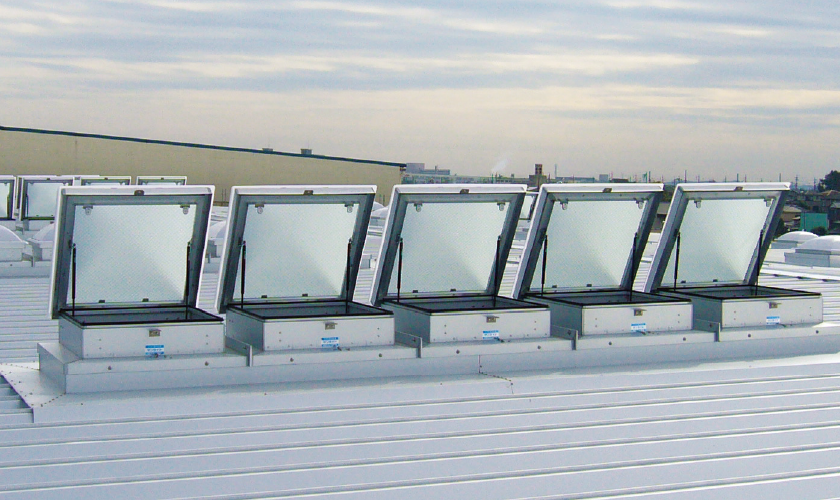

主な用途
- 採光・排煙を必要とする工場・倉庫・商業施設や公共施設など。
特長
- HRQ：正方形片開きタイプ、HRL：長方形片開きタイプ。
- 採光・排煙・換気の機能と耐火性能を兼備しています。（一部非耐火）
- 標準ガラスは網入型板硝子t＝6.8です。その他硝子（複層ガラス・合わせガラス・磨きガラス）の対応可。
- ガラス部は、中空シート、遮光が選択できます。
- 見え掛り部の表面仕上（焼付塗装）も対応可能。
- 寒冷地仕様として断熱材 10mmにて対応可能。
- 建屋及び躯体寸法によって特注寸法も対応可能。
- SUS304、鋼板製にて製作可能。
図面ダウンロード
HRQ・HRL（ステンレス製／結露受20）
- HRQ-600G勾配
- HRQ-600G水平
- HRQ-600GB勾配
- HRQ-600GB水平
- HRQ-600GDA
- HRQ-600GDB
- HRQ-600M
- HRQ-900G勾配
- HRQ-900G水平
- HRQ-900GB勾配
- HRQ-900GB水平
- HRQ-900GDA
- HRQ-900GDB
- HRQ-900M
- HRQ-1300G勾配
- HRQ-1300G水平
- HRQ-1300GB勾配
- HRQ-1300GB水平
- HRQ-1300GDA
- HRQ-1300GDB
- HRQ-1300M
- HRL-900G勾配
- HRL-900G水平
- HRL-900GB勾配
- HRL-900GB水平
- HRL-900M
- HRL-1300G勾配
- HRL-1300G水平
- HRL-1300GB勾配
- HRL-1300GB水平
- HRL-1300M
- HRL-1600G勾配
- HRL-1600G水平
- HRL-1600GB勾配
- HRL-1600GB水平
- HRL-1600M
- HRL-2100G勾配
- HRL-2100G水平
- HRL-2100GB勾配
- HRL-2100GB水平
- HRL-2100M
HRQ・HRL（ステンレス製／結露受40）
- HRQ-600G勾配
- HRQ-600G水平
- HRQ-600GB勾配
- HRQ-600GB水平
- HRQ-600GDA
- HRQ-600GDB
- HRQ-600M
- HRQ-900G勾配
- HRQ-900G水平
- HRQ-900GB勾配
- HRQ-900GB水平
- HRQ-900GDA
- HRQ-900GDB
- HRQ-900M
- HRQ-1300G勾配
- HRQ-1300G水平
- HRQ-1300GB勾配
- HRQ-1300GB水平
- HRQ-1300GDA
- HRQ-1300GDB
- HRQ-1300M
- HRL-900G勾配
- HRL-900G水平
- HRL-900GB勾配
- HRL-900GB水平
- HRL-900M
- HRL-1300G勾配
- HRL-1300G水平
- HRL-1300GB勾配
- HRL-1300GB水平
- HRL-1300M
- HRL-1600G勾配
- HRL-1600G水平
- HRL-1600GB勾配
- HRL-1600GB水平
- HRL-1600M
- HRL-2100G勾配
- HRL-2100G水平
- HRL-2100GB勾配
- HRL-2100GB水平
- HRL-2100M
HRQ・HRL（ガルバリウム鋼板製／結露受20）
- HRQ-600G-GL勾配
- HRQ-600G-GL水平
- HRQ-600GB-GL勾配
- HRQ-600GB-GL水平
- HRQ-600GDA-GL
- HRQ-600GDB-GL
- HRQ-600M-GL
- HRQ-900G-GL勾配
- HRQ-900G-GL水平
- HRQ-900GB-GL勾配
- HRQ-900GB-GL水平
- HRQ-900GDA-GL
- HRQ-900GDB-GL
- HRQ-900M-GL
- HRQ-1300G-GL勾配
- HRQ-1300G-GL水平
- HRQ-1300GB-GL勾配
- HRQ-1300GB-GL水平
- HRQ-1300GDA-GL
- HRQ-1300GDB-GL
- HRQ-1300M-GL
- HRL-900G-GL勾配
- HRL-900G-GL水平
- HRL-900GB-GL勾配
- HRL-900GB-GL水平
- HRL-900M-GL
- HRL-1300G-GL勾配
- HRL-1300G-GL水平
- HRL-1300GB-GL勾配
- HRL-1300GB-GL水平
- HRL-1300M-GL
- HRL-1600G-GL勾配
- HRL-1600G-GL水平
- HRL-1600GB-GL勾配
- HRL-1600GB-GL水平
- HRL-1600M-GL
- HRL-2100G-GL勾配
- HRL-2100G-GL水平
- HRL-2100GB-GL勾配
- HRL-2100GB-GL水平
- HRL-2100M-GL
HRQ・HRL（ガルバリウム鋼板製／結露受40）
- HRQ-600G-GL勾配
- HRQ-600G-GL水平
- HRQ-600GB-GL勾配
- HRQ-600GB-GL水平
- HRQ-600GDA-GL
- HRQ-600GDB-GL
- HRQ-600M-GL
- HRQ-900G-GL勾配
- HRQ-900G-GL水平
- HRQ-900GB-GL勾配
- HRQ-900GB-GL水平
- HRQ-900GDA-GL
- HRQ-900GDB-GL
- HRQ-900M-GL
- HRQ-1300G-GL勾配
- HRQ-1300G-GL水平
- HRQ-1300GB-GL勾配
- HRQ-1300GB-GL水平
- HRQ-1300GDA-GL
- HRQ-1300GDB-GL
- HRQ-1300M-GL
- HRL-900G-GL勾配
- HRL-900G-GL水平
- HRL-900GB-GL勾配
- HRL-900GB-GL水平
- HRL-900M-GL
- HRL-1300G-GL勾配
- HRL-1300G-GL水平
- HRL-1300GB-GL勾配
- HRL-1300GB-GL水平
- HRL-1300M-GL
- HRL-1600G-GL勾配
- HRL-1600G-GL水平
- HRL-1600GB-GL勾配
- HRL-1600GB-GL水平
- HRL-1600M-GL
- HRL-2100G-GL勾配
- HRL-2100G-GL水平
- HRL-2100GB-GL勾配
- HRL-2100GB-GL水平
- HRL-2100M-GL
仕様表
仕様表
| 型 式 | 排煙面積（㎡） | 採光面積 （㎡） | 製品寸法（mm） | RC躯体開口寸法（mm）※3 | 概算質量 （kg） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 結露受20㎜※1 | 結露受40㎜※2 | A（内寸） | B（内寸） | C（内寸） | D（内寸） | H | h | E | F | ||||
| HRQ-600 | G（勾配） | 0.31 | 0.27 | 0.27 | 850 | 850 | 600 | 600 | 312 | 291 | 640 | 640 | 45 |
| G（水平） | 0.23 | 295 | − | ||||||||||
| GB | 0.23 | 307 | |||||||||||
| GD（A・B） | 0.25 | 462 | |||||||||||
| M | − | 290 | 40 | ||||||||||
| HRQ-900 | G（勾配） | 0.73 | 0.67 | 0.67 | 1150 | 1150 | 900 | 900 | 368 | 311 | 940 | 940 | 75 |
| G（水平） | 0.62 | 315 | − | ||||||||||
| GB | 0.62 | 327 | |||||||||||
| GD（A・B） | 0.64 | 573 | |||||||||||
| M | − | 290 | 55 | ||||||||||
| HRQ-1300 | G（勾配） | 1.58 | 1.48 | 1.38 | 1550 | 1550 | 1300 | 1300 | 470 | 392 | 1340 | 1340 | 160 |
| G（水平） | 1.28 | 395 | − | ||||||||||
| GB | 1.28 | 407 | |||||||||||
| GD（A・B） | 1.44 | 777 | |||||||||||
| M | − | 387 | 100 | ||||||||||
| 型 式 | 排煙面積 （㎡） | 採光面積 （㎡） | 製品寸法（mm） | RC躯体開口寸法（mm）※3 | 概算質量 （kg） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A（内寸） | B（内寸） | C（内寸） | D（内寸） | H | h | E | F | |||||
| HRL- （600×1000～4000） | G（勾配） | ※4 | ※5 | 850 | 1250〜4250 | 600 | 1000〜4000 | 312 | 291 | 640 | − | − |
| G（水平） | 295 | − | ||||||||||
| GB | 307 | |||||||||||
| GDB | 462 | |||||||||||
| M | − | − | − | 290 | ||||||||
| HRL- （900×1000～4000） | G（勾配） | ※4 | ※5 | 1150 | 1250〜4250 | 900 | 1000〜4000 | 368 | 311 | 940 | − | − |
| G（水平） | 315 | − | ||||||||||
| GB | 327 | |||||||||||
| GDB | 573 | |||||||||||
| M | − | − | − | 290 | ||||||||
| HRL- （1300×2000～4000） | G（勾配） | ※4 | ※5 | 1550 | 2250〜4250 | 1300 | 2000〜4000 | 470 | 392 | 1340 | − | − |
| G（水平） | 395 | − | ||||||||||
| GB | 407 | |||||||||||
| GDB | 777 | |||||||||||
| M | − | − | − | 387 | ||||||||
| 型 式 | 排煙面積（㎡） | 採光面積 （㎡） | 製品寸法（mm） | RC躯体開口寸法（mm）※3 | 概算質量 （kg） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 結露受20㎜※1 | 結露受40㎜※2 | A（内寸） | B（内寸） | C（内寸） | D（内寸） | H | h | E | F | ||||
| HRL-900 | G（勾配） | 0.9 | 0.82 | 0.82 | 1100 | 1200 | 940 | 1040 | 362 | 303 | 980 | 1080 | 90 |
| G（水平） | 0.77 | 307 | − | ||||||||||
| GB | 0.77 | 319 | |||||||||||
| M | − | 282 | 85 | ||||||||||
| HRL-1300 | G（勾配） | 1.30 | 1.19 | 1.15 | 810 | 2200 | 686 | 2056 | 399 | 354 | 726 | 2096 | 120 |
| G（水平） | 1.05 | 357 | − | ||||||||||
| GB | 1.05 | 369 | |||||||||||
| M | − | 349 | 110 | ||||||||||
| HRL-1600 | G（勾配） | 1.67 | 1.56 | 1.50 | 1100 | 2060 | 940 | 1900 | 413 | 354 | 980 | 1940 | 130 |
| G（水平） | 1.39 | 357 | − | ||||||||||
| GB | 1.39 | 369 | |||||||||||
| M | − | 349 | 115 | ||||||||||
| HRL-2100 | G（勾配） | 2.06 | 1.94 | 1.87 | 1200 | 2200 | 1060 | 2060 | 420 | 354 | 1100 | 2100 | 160 |
| G（水平） | 1.75 | 357 | − | ||||||||||
| GB | 1.75 | 369 | |||||||||||
| M | − | 349 | 125 | ||||||||||
- ※障子部記号一覧：G…ガラス／GDA…ガラス＋アクリルドーム／GDB…ガラス＋ポリカドーム／GB…ガラス＋中空シート／M…遮光
- ※1 結露受20mmは、排煙面積を多く取る必要がある場合におすすめします。
- ※2 結露受40mmは、内部仕上げを必要とする建物におすすめします。
- ※3 下記関連資料「HRQ・HRL 納まり参考図及び施工上の注意」参照
- ※4 HRLの排煙面積は各窓口までお問合せください。
- ※5 採光面積は各窓口までお問合せください。
- ※勾配屋根での使用については、ご相談ください。（基本5/100勾配まで）
この製品に関するQ&A
Q. 耐火仕様として使用できますか？
耐火仕様として使用できますか？
A.
一部非耐火仕様の商品もございますが、殆どの製品は耐火仕様としてご利用頂けます。
詳しくはこちら
Q. 高断熱タイプ(H-4)はありますか？
高断熱タイプ(H-4)はありますか？
A.
アルミ製にて取扱いしております。
Q. 製品に色を付ける事は可能ですか？
製品に色を付ける事は可能ですか？
A.
焼付塗装にて対応しております。
Q. 排煙面積が知りたいのですが？
排煙面積が知りたいのですが？
A.
正方形は上記仕様表またはカタログに記載してありますが、長方形はお問合せください。
Q. 積雪した場合でも開閉は可能ですか？
積雪した場合でも開閉は可能ですか？
A.
雪が積もった状態での開閉操作は故障・破損の原因となりますので避けてください。
Q. 浴室・プールに開閉トップライトを設置したいのですが可能ですか？
浴室・プールに開閉トップライトを設置したいのですが可能ですか？
A.
設置場所により製品保証対象外となります。詳しくはお問合せください。
Q. アルミ製の取扱いはありますか？
アルミ製の取扱いはありますか？
A.
取扱いしております。但し仕様により対応できない場合がございます。
Q. 既存に設置してあるのを部分交換したいのですが可能ですか？
既存に設置してあるのを部分交換したいのですが可能ですか？
A.
状況確認が必要となりますので、お問い合わせください。
