片開き式トップライト
ドームタイプ HRQ
主な用途
- 公共施設、大型商業施設、医療施設など、様々な建築物への排煙や採光を必要とする場所への採用をいただいております。
特長
- アルミ製で軽量なため軽快な開閉アクションが可能。
- 網入り型板ガラスと耐火補強材採用で耐火基準をクリアしています。
- 自然光を取り込むことで、省エネ効果が期待できます。
- ポリカーボネート製ドームを使用しているので、耐久性に優れています。
図面ダウンロード
ドームタイプ HRQ
仕様表
製品規格

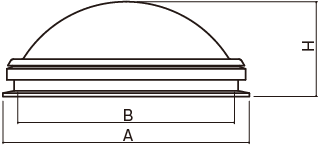

| 型式 | 排煙面積（㎡） | 採光面積（㎡） | 呼称寸法 | A外形寸法（㎜） | H製品高さ（㎜） | ※B躯体開口寸法（㎜） |
|---|---|---|---|---|---|---|
| HRQ-600GDB-AL | 0.31 | 0.31 | □600 | 780 | 310 | 650 |
| HRQ-900GDB-AL | 0.73 | 0.73 | □900 | 1080 | 400 | 950 |
| HRQ-1300GDB-AL | 1.58 | 1.58 | □1300 | 1480 | 500 | 1350 |
- ※躯体開口寸法は仕上開口との取り合い寸法により変わります。
- ※長尺も対応致します。詳しくは担当窓口までお問い合わせください。
仕様表
| ガラス | 網入り型板ガラス(FW6.8) （別途） |
|---|---|
| 固定枠 | アルミ押出型材 アルマイトクリア |
| 耐火仕様 | 高耐食めっき鋼板1.6t |
| ドーム | ポリカーボネート 色調 オーパル（乳白色） |
- ※別注でアクリル樹脂製も承ります。詳しくは担当窓口までお問い合わせください。
耐火仕様
| ガラス | 網入り型板ガラス ｔ＝6.8 |
|---|---|
| 耐火補強 | 高耐食めっき鋼板1.6t |
- ※製品の改良などにより予告なしに仕様変更をする場合がございますので予めご了承ください。
- ※日常的に人の出入りがある場所へ設置する場合は、落下防止ネット（オプション）又は、防護柵（別途）を設置してください。
