SVM-Wタイプ SVM-W



外形寸法表


型式 主要寸法(mm) 概算重量(kg/m)
D(開口) A H
SVM-750W 750 2060 975 75
SVM-900W 900 2600 1230 100
SVM-1100W 1100 2750 1340 115
SVM-1200W 1200 3300 1513 175
SVM-1500W 1500 4000 1803 220
SVM-1800W 1800 4700 2240 255
SVM-2100W 2100 5400 2400 290
SVM-2400W 2400 5760 2688 368
SVM-2700W 2700 6480 2943 414
SVM-3000W 3000 6600 2800 460

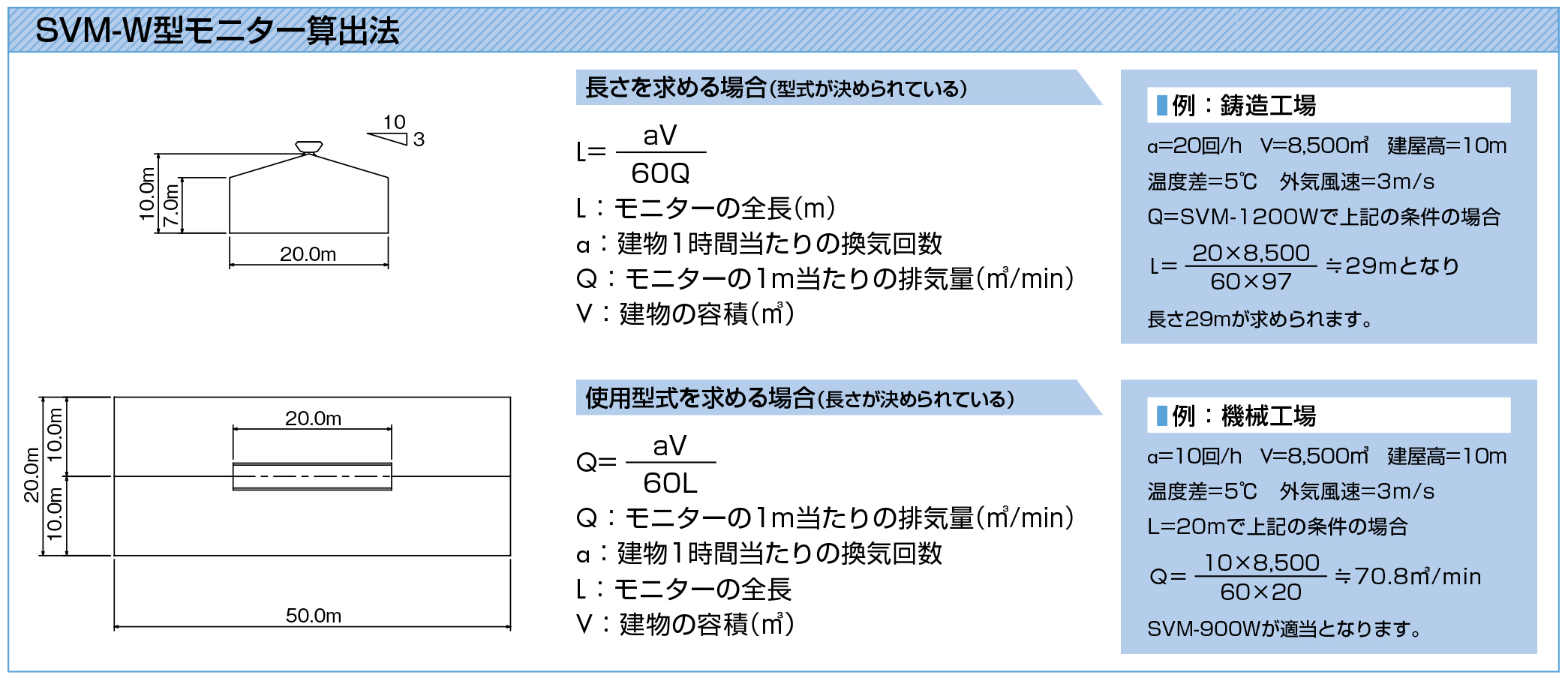

性能
SVM-H型よりも抵抗のかかりにくい構造となっている為、風量が確保できます。
※給気面積について:給気口は設置するベンチレーター開口面積(DXL)の約2倍を取るようにしてください。
