SVMタイプ SVM




◆高温多湿高所の大量換気や倉庫の排煙設備に、外気の流入が充分な工場、倉庫、体育館、製綱所等の全体換気に適しています。
◆材質はアルミニウムと亜鉛とを合金メッキしたガルバリウム綱板製です。亜鉛鉄板に比べ3~6倍の耐久力があり、耐候性にも優れた材料です。
◆各種用途・場所など、ご注文に応じて標準仕様以外の寸法及び材質等の設計・施工も致します。
◆屋内の換気量の調節が自由にでき、冷暖房効果をあげる手動式(オペレーター)・電動式ダンパーもあります。

外形寸法表

型式 主要寸法(mm) 概算重量(kg/m)
D(開口) A H
SVM-300 300 660 507 20
SVM-400 400 880 560 30
SVM-450 450 1000 778 35
SVM-500 500 1140 824 35
SVM-600 600 1320 925 55
SVM-750 750 1650 1260 85
SVM-900 900 1980 1390 95
SVM-1000 1000 2200 1480 100
SVM-1200 1200 2640 1750 155
SVM-1500 1500 3300 2030 180
SVM-1800 1800 3900 2500 200
SVM-2000 2000 4400 2900 240
D寸法の80%が開口率となります。




Q&A

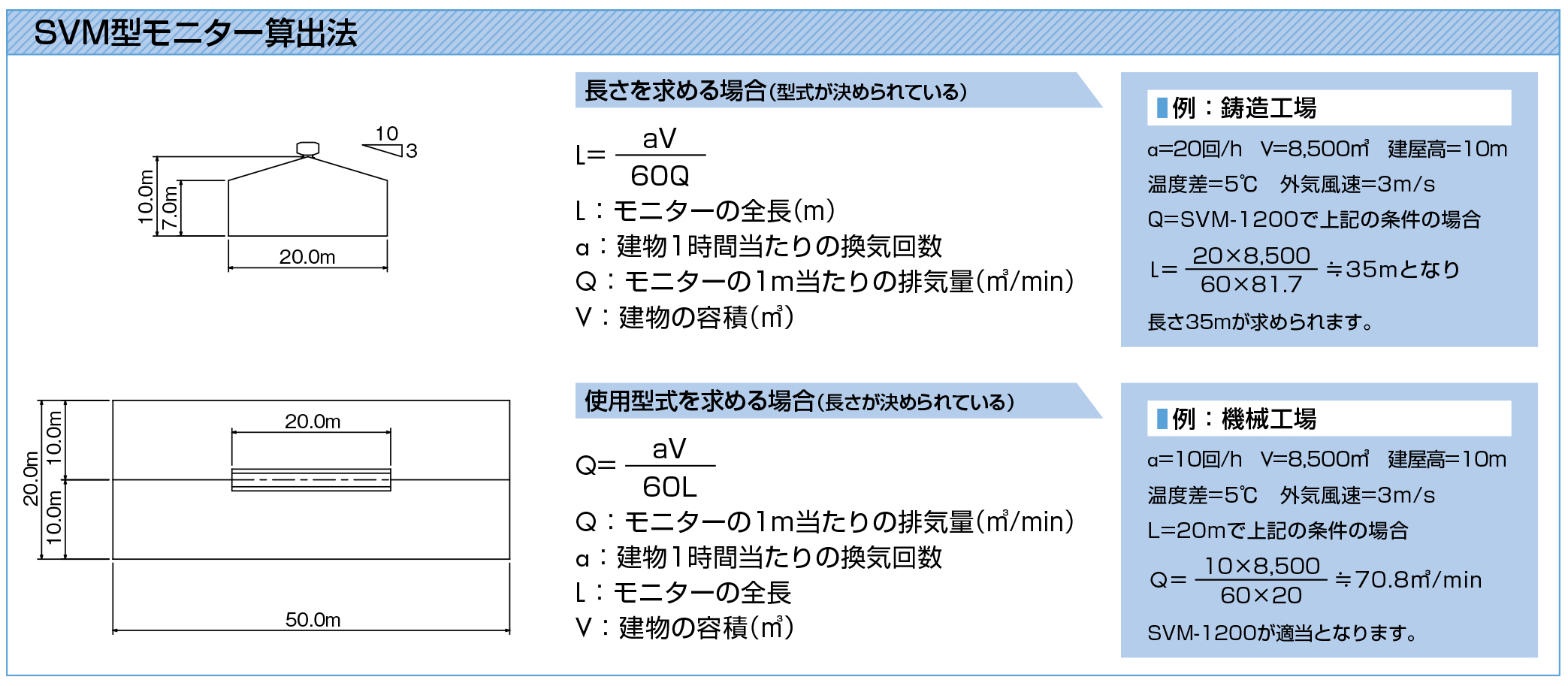

Q 強度計算や風量計算など対応可能ですか
A 可能です。その際は計算に必要な資料をご請求させて頂く事になります。

Q 雨は入りませんか
A 構造上、雨が入っても外部へ抜ける構造になっております。

Q モニターのサイズは何を基準に選定するのですか
A 必要風量に合わせて選定致します。

Q 材料のみ取り寄せる事は可能ですか
A 可能ですが、現場での組立となり初めてですと要領が分からず困難する可能性があり
ますので、弊社に材工で依頼する事をお薦めします。
