Sタイプ S

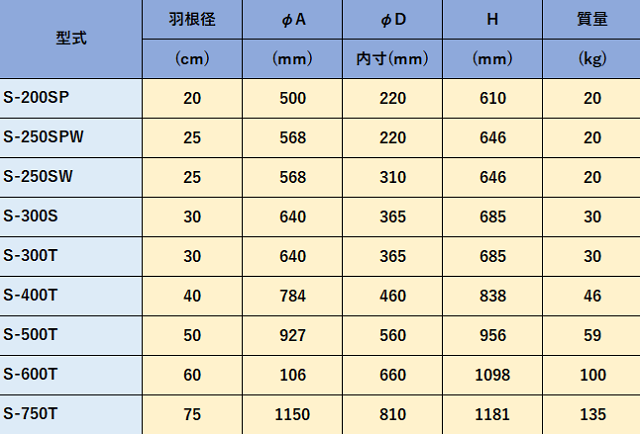

外形寸法表

型式 本体部分 袴部
φD(内寸) φA H 概算重量
(kg)
φD La×Lb M
S-200SP 220 500 610 20 210 300×300 210
S-250SP 220 500 610 20
S-250S 305 20 290 420×420
S-300S 365 640 685 30 350 500×500
S-300T
S-400T 460 784 838 46 440 650×650
S-500T 560 927 956 59 540 700×700
S-600T 660 1056 1098 100 640 900×900
S-750T 810 1150 1181 135 - - -

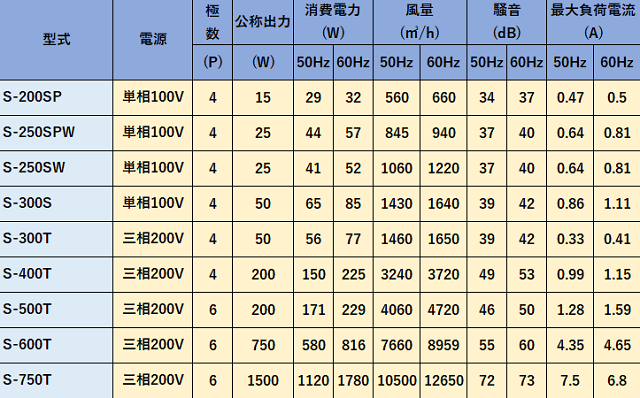

特性表


型式 羽根径
(φcm)
電圧 公称
出力
(W)
極数
(P)
風量(㎥/h) 騒音(dB) ブレーカー選定電流
参考値(A)
50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
S-200SP 20 単相100V 15 4 560 660 34 37 0.71 0.68
S-250SP 25 単相100V 25 4 715 800 37 40 1.00 1.20
S-250S 900 1010
S-300S 30 単相100V 50 4 1430 1640 39 42 1.50 1.70
S-300T 三相200V 1460 1650 0.54 0.68
S-400T 40 三相200V 200 4 3240 3720 49 53 1.95 1.95
S-500T 50 三相200V 200 6 4060 4720 46 49.5 1.90 2.16
S-600T 60 三相200V 750 6 7660 8959 55 59.5 5.55 6.15
S-750T 75 三相200V 1500 6 10500 12650 72 73 10.50 10.20

◆爆発製ガスの発生する各種工場及び爆発物を貯蔵するそうことの強制換気に適しています。また、防爆指針のd2G4に適合し、安全性に優れています。
◆製品本体はガルバリウム綱板製で、耐候性に優れています。また、ステンレス製も承ります。
◆スパイラルダクト支持金具、引火防止網(40メッシュ)、FD(ファイヤーダンパー)も承ります。
◆製品名末尾に『SP』と表記してある製品は、200φ用です。




Q&A

Q 防爆型の選定方法について教えてください
A 少量危険物倉庫は貯蔵する薬品の種類又は量により、所轄の消防署にて換気回数を指定される場合が多いです。弊社としては回答出来兼ねますので、所轄の消防署に確認してください。

Q 小さな油庫なのですが自然換気でも大丈夫ですか
A 弊社では選定出来ません。所轄の消防署へ確認ください。

Q 防爆構造とはなんですか
A d2G4(耐圧防爆構造(d)、爆発等級(2)、発火度(G4) 135℃を超え200℃以下の建物です。

Q 給気ガラリSV-G2040NFDのヒューズは何度で閉まりますか
A 標準は120℃となります。ヒューズ交換で72℃も可能です。

Q 雨が室内に入るのですが原因わかりますか
A 室内が負圧になっていたり、強風時の吹込みなどが考えられます。

Q 40メッシュ及び16メッシュの線径を教えてください。
A 40メッシュは0.16 16メッシュは0.29です。

Q 屋根上にSタイプは設置出来ますか
A 袴方式、架台方式で設置可能です。

Q 結線の方法を教えてください。
A 本体にシールが貼ってありますのでご確認ください。詳しくはこちら(写真へリンク)
※設置前にコードを延長するか結線の完了後、ダクトへ接続してください。

Q 防爆型にインバーターを使用したいのですが可能ですか
A 使用出来ません。風量調整はボリュームダンパーを取付して調整してください。

Q MSタイプは縦、横どちらでも設置可能ですか
A 可能です。

Q ブレーカーが飛んでしまうのですが何が原因ですか
A 網が目詰まりしていませんか。40メッシュ網は非常に細かい目の為、詰まっていると負荷がかかり、電流値があがりブレーカーが飛んでしまいます。定期的に網の清掃をお願いしております。又、FDダンパーを使用してしる場合はFDダンパーが開いているかを確認してください。ダンパーが閉まったままだと負荷がかかって電流値があがりブレーカーが飛んでしまいます。

Q 防爆型の検定シールはどこに貼ってありますか
A モーター本体に貼ってあります。

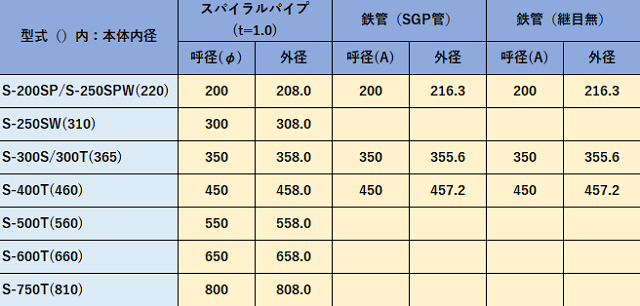

Q パイプを使用するのですが差し込みか被せるのか、どちらが正しいですか
A パイプに被せて使用ください。
