涼風ファン SVR

自然原理を利用したエコで第風量の涼風供給装置



自然原理を利用したエコで第風量の涼風供給装置


滝の周辺や打ち水の涼しさを作り出す、気化熱に注目。屋上換気扇(給気)に、自然原理の気化式冷却システムを備えることで、大風量の涼風を供給することができるエコ時代の装置です。





涼風Fanの原理


水は乾燥した空気に触れると、蒸発します。この時空気は熱(気化熱)を奪われ、涼しい空気となります。
この自然原理を利用し、大型のファンで涼しい風を送る装置が気化式涼風Fanです。
タンクの水はポンプで汲み上げられて、冷却エレメントに注がれます。水は冷却エレメント全体にしみわたり、空気との接触面積が増え、蒸発効率が上がります。
その湿った冷却エレメンントを大量の風が通ることで大量の涼風を作り出すことができます。

事業所とのトータルな快適環境を創り出します


涼風Fantと屋上換気扇の組み合わせによって、効果的な快適空間の実現


涼風Fanシリーズは3タイプ



すべてのコストをダウン

抜群のコストパフォーマンス

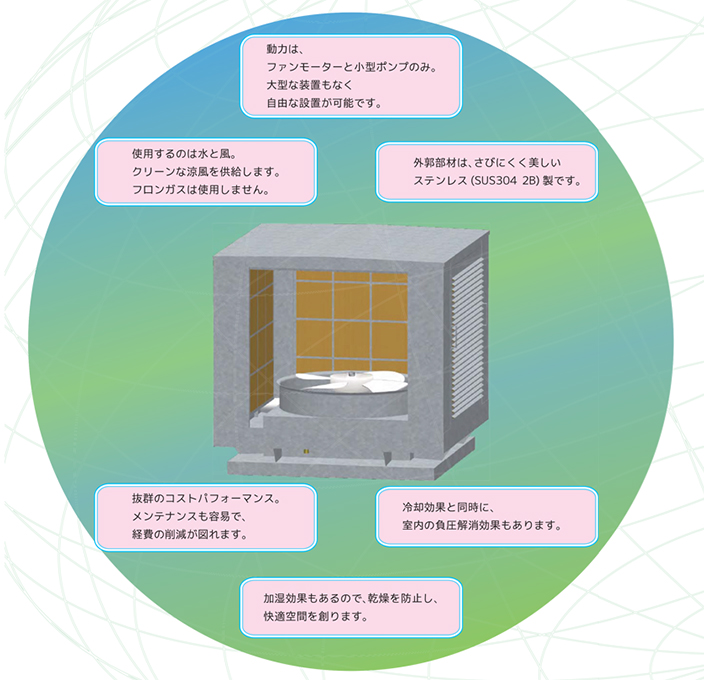

主な動力はファンモーターとポンプだけ。エアコンに比べ省エネです。メンテナンスも容易で、ランニングコストもダウン。


省スペース設計


大掛かりな装置や専用の機械室を必要とせず、本体のみで涼風を造りだすので、自由な設置が可能です。

設置が簡単


作業ラインを止めることなく設置ができます。屋上換気扇と架台部分が共通寸法なので、置き換え工事もスムーズ。横吹き出しタイプは壁面での工事なので、足場等が不要でさらに簡単。

設置台数の目安




上記条件に於いて、建屋容積に対し、室内設定温度を33℃,35℃,37℃に近づける為に必要な、涼風Fan各サイズの設置台数の目安


室内設定温度
33℃
建屋容積 (㎥)
型式 500 1,500 2,500 5,000 10,000
SVR-SUS-600T  2 6 10 20 39
SVR-SUS-750T 1 3 4 9 17
SVR-SUS-750TQ 1 3 5 11 22
SVR-SUS-800TQ 1 3 4 9 17
SVR-SUS-900T - 2 3 6 12
SVR-SUS-900TQ 1 3 4 8 17
SVR-SUS-1050TEX - 2 3 5 10

室内設定温度
35℃
建屋容積 (㎥)
型式 500 1,500 2,500 5,000 10,000
SVR-SUS-600T  2 4 7 14 27
SVR-SUS-750T - 2 3 6 12
SVR-SUS-750TQ 1 2 4 8 15
SVR-SUS-800TQ - 2 3 6 12
SVR-SUS-900T - 1 2 4 8
SVR-SUS-900TQ - 2 3 6 12
SVR-SUS-1050TEX - 1 2 4 7

室内設定温度
37℃
建屋容積 (㎥)
型式 500 1,500 2,500 5,000 10,000
SVR-SUS-600T  1 3 5 11 21
SVR-SUS-750T - 2 2 5 9
SVR-SUS-750TQ - 2 3 6 12
SVR-SUS-800TQ - 2 2 5 9
SVR-SUS-900T - 1 2 3 6
SVR-SUS-900TQ - 1 2 5 9
SVR-SUS-1050TEX - 1 1 3 6

※実際の設置台数は、環境によって異なります。詳細は、お問い合わせください。


仕様表

◆外郭部材はサビに強く、美しい仕上がりのステンレス(SUS304 2B)製です。
◆TQ型及びTEX型は低騒音タイプです。

型式 羽根径
(cm
)
ファンモーター
三相 200V
ポンプ
単相 100V
消費電力
(W)
冷却能力
(kW)
極数(P) 公称出力(W) 循環用(W) 排水用(W) 50Hz 60Hz 50Hz 60Hz
SVR-SUS-600T- S D U 60 6 750 170
(50Hz)

190
(60Hz)
8
(50Hz)

8
(60Hz)
640 930 12 14
SVR-SUS-750T- S D U 75 6 1,500 1,790 2,560 27 32
SVR-SUS-750TQ- S D U 75 8 750 860 1,180 20 24
SVR-SUS-800TQ- S D U 80 8 1,100 990 1,385 23 26
SVR-SUS-900T- S D U 90 6 3,000 2,040 3,050 38 43
SVR-SUS-900TQ- S D U 90 8 1,500 1,015 1,455 27 31
SVR-SUS-1050TEX- - D U 105 10 2,200 1,340 1,850 41 48


型式 風量
(m³/h)
運転重量
(kg)
乾燥重量
(kg)
最大消
費水量
(l/h)
騒音
(dB)
50Hz 60Hz 50Hz 60Hz
SVR-SUS-600T- S D U 6,500 7,300 225 155 40 70 73
SVR-SUS-750T- S D U 14,600 17,400 270 185 75 78 82
SVR-SUS-750TQ- S D U 11,000 12,800 265 180 55 72 76
SVR-SUS-800TQ- S D U 12,400 13,900 270 185 75 72 76
SVR-SUS-900T- S D U 20,500 23,500 320 225 115 79 83
SVR-SUS-900TQ- S D U 14,400 16,700 312 217 80 77 80
SVR-SUS-1050TEX- - D U 22,000 26,000 420 315 135 74 77

・吹き出しタイプ記号 S・・・横吹き出し D・・・下吹き出し U・・・上吹き出し
・冷却能力条件: 温度 35℃ 相対温度 55%

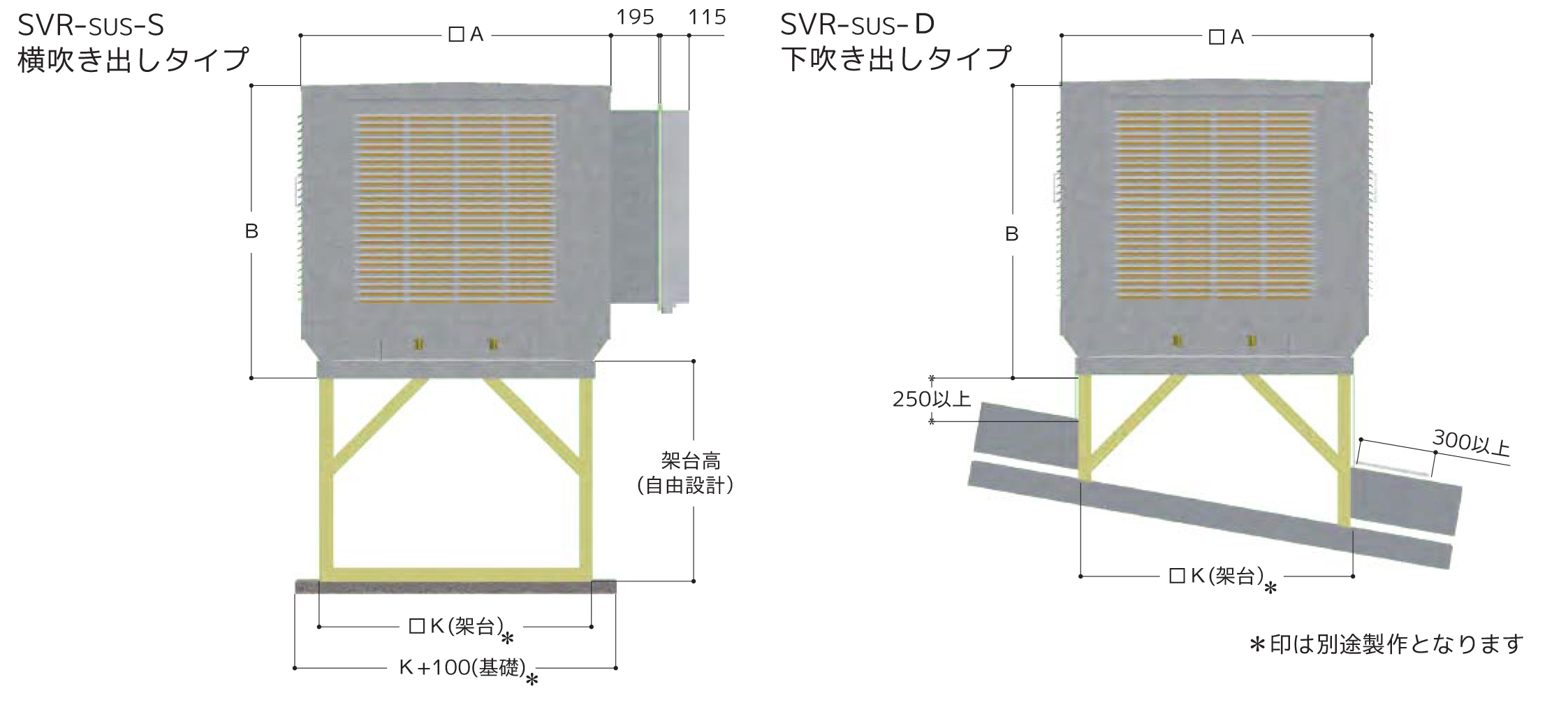

外形寸法表

(mm)
型式 K(架台)
SVR-SUS-600(共通) □1,122 1,073 700 □930
SVR-SUS-750(共通) □1,322 1,273 900 □1,180
SVR-SUS-800(共通) □1,322 1,273 900 □1,180
SVR-SUS-900(共通) □1,422 1,383 1,000 □1,340
SVR-SUS-1050TEX(共通) □1,572 1,413 1,000 □1,340

本体構造




オプション





Q&A

Q 移動オアシスのレンタルは可能ですか
A レンタルは行っておりません。レンタルをお求めの場合は弊社代理店をご紹介致します。

Q 井戸水や工業用水での使用は可能ですか
A 運転には水道水をご使用ください。水道水以外では臭気発生の原因になる事があります。

Q 商品を借りて試してみたいのですが
A 商品を持って行きデモンストレーションが可能です。但し有料となります。

Q 氷水など冷たい水を入れたらより冷えますか
A 気化式ですのであまり変わりません。

Q 湿度は上がりますか
A 上がります。その場合適度な換気をお薦め致します。

Q 1台設置してどれくらい温度は下がりますか
A 設置場所や環境により異なりますが、目安として室内温度と比べて吹き出し口で3℃~5℃下がります。

Q エレメントの交換時期はいつ頃ですか
A 使用頻度や環境により異なりますが、目安として3年~5年です(メンテナンスをして)

Q 清掃は出来ますか
A エレメントを外して頂ければ清掃出来ます。

Q 体感できるところはありますか
A 弊社本社工場で体感できます。
