サンドーム HBQ・HBL



仕様表


型式 採光面積
(m²)
外形寸法(mm) 躯体開口
寸法
(mm)
概算重量
(kg)
A
(内寸)
B
(内寸)
C
(内寸)
D
(内寸)
H h E F
HBQ-600 G(勾配) 027 850 850 600 600 202 160 640 640 40
G(水平) 164 -
GB 176
GD(A・B) 306 20
GP 537 45
HBQ-900 G(勾配) 0.67 1150 1150 900 900 218 160 940 940 55
G(水平) 164 -
GB 176
GD(A・B) 397 35
GP 687 60
HBQ-1300 G(勾配) 1.36 1550 1550 1300 1300 250 170 1340 1340 90
G(水平) 174 -
GB 186
GD(A・B) 1.48 498 65
GP 887 100
HBQ-1600 GDA 2.21 1850 1850 1600 1600 597 - 1640 1640 100
GP 2.31 1037 170
HBQ-2000 GDA 3.45 2250 2250 2000 2000 647 - 2040 2040 145
GP 3.68 1237 230

型式 採光面積
(m²)
外形寸法(mm) 躯体開口
寸法
(mm)
概算重量
(kg)
A
(内寸)
B
(内寸)
C
(内寸)
D
(内寸)
H h E F
HBL-(600×1000~) G - 850 - 600 - 164 - 640 - -
GB 176
GDB 329
HBL-(900×1000~) G - 1150 - 900 - 164 - 940 - -
GB 176
GDB 403
HBL-(1300×2000~) G - 1550 - 1300 - 174 - 1340 - -
GB 186
GDB 538

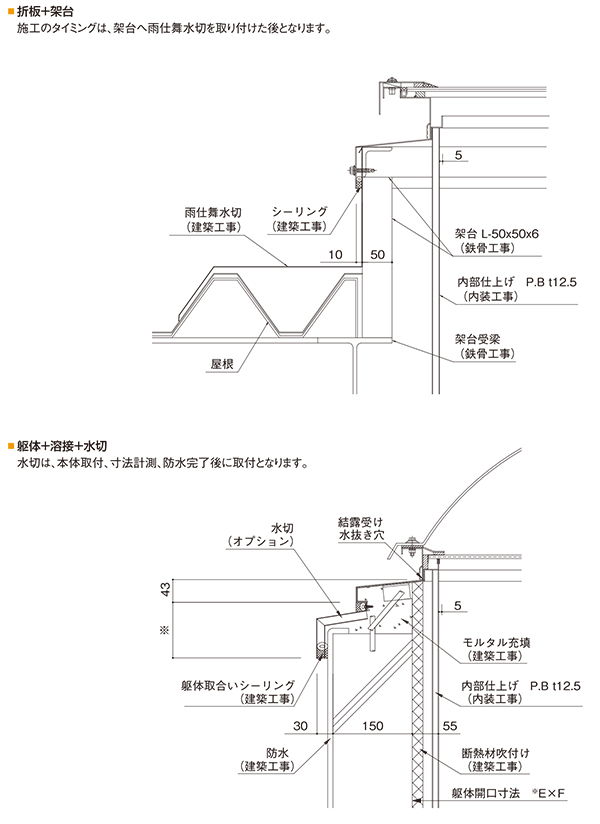

納まり参考図及び施工上の注意



Q&A

Q 耐火仕様として使用出来ますか
A 一部非耐火仕様の商品もございますが、殆どの製品は耐火仕様としてご利用頂けます。
詳しくはこちら

Q 高断熱タイプ(H-4)はありますか
A アルミ製にて取扱いしております。

Q 製品に色を付ける事は可能ですか
A 吹付塗装又は焼付塗装にて対応しております。

Q 排煙面積が知りたいのですが
A 正方形はホームページ又はカタログに記載してありますが、長方形はお問合せください。

Q 積雪した場合でも開閉は可能ですか
A 雪が積もった状態での開閉操作は故障・破損の原因となりますので避けてください。

Q 浴室・プールに開閉トップライトを設置したいのですが可能ですか
A 設置場所により製品保証対象外となります。詳しくはお問合せください。

Q アルミ製の取扱いはありますか
A 取扱いしております。但し仕様により対応出来ない場合がございます。

Q 既存に設置してあるのを部分交換したいのですが可能ですか
A 状況確認が必要となりますので、現地調査させてください。
