サンライト HRQ・HRL



仕様表




型式 排煙面積(m²) 採光面積
(m²)
外形寸法(mm) 躯体開口寸法
(mm)
概算重量
(kg)
20
(※1)
40
(※2)
A
(内寸)
B
(内寸)
C
(内寸)
D
(内寸)
H h E F
HRQ-600 G(勾配) 0.31 0.27 0.27 850 850 600 600 312 291 640 640 45
G(水平) 0.23 295 -
GB 0.23 307
GD(A・B) 0.25 462
M - 290 40
HRQ-900 G(勾配) 0.73 0.67 0.67 1150 1150 900 900 368 311 940 940 75
G(水平) 0.62 315 -
GB 0.62 327
GD(A・B) 0.64 573
M - 290 55
HRQ-1300 G(勾配) 1.58 1.48 1.56 1550 1550 1300 1300 470 392 1340 1340 160
G(水平) 1.44 395
GB 407
GD(A・B) 777
M - 387 100

型式 採光面積
(m²)
外形寸法(mm) 躯体開口
寸法
(mm)
概算重量
(kg)
A
(内寸)
B
(内寸)
C
(内寸)
D
(内寸)
H h E F
HRQ-(600×1000〜4000) G(勾配) - 850 - 600 - 312 291 640 - -
G(水平) 295 -
GB 307
GD(A・B) 462
M 290
HRQ-(900×1000〜4000) G(勾配) - 1150 - 900 - 368 311 940 - -
G(水平) 315 -
GB 327
GD(A・B) 573
M 290
HRQ-(1300×1000〜4000) G(勾配) - 1550 - 1300 - 470 392 1340 - -
G(水平) 395 -
GB 407
GD(A・B) 777
M 387

型式 排煙面積(m²) 採光面積
(m²)
外形寸法(mm) 躯体開口寸法
(mm)
概算重量
(kg)
20
(※1)
40
(※2)
A
(内寸)
B
(内寸)
C
(内寸)
D
(内寸)
H h E F
HRL-900 G(勾配) 0.9 0.82 0.75 1100 1200 940 1040 362 303 980 1080 90
G(水平) 0.70 307 -
GB 0.70 319
M - 282 55
HRL-1300 G(勾配) 1.30 1.19 1.15 810 2200 686 2056 399 354 726 2096 120
G(水平) 1.05 357 -
GB 1.05 369
M - 349 110
HRL-1600 G(勾配) 1.67 1.56 1.40 1100 2060 940 1900 413 354 980 1940 130
G(水平) 1.29 357
GB 1.29 369
M - 349 115
HRL-2100 G(勾配) 2.06 1.94 1.87 1200 2200 1060 2060 420 354 1100 2100 160
G(水平) 1.75 357 -
GB 1.75 369
M - 349 125

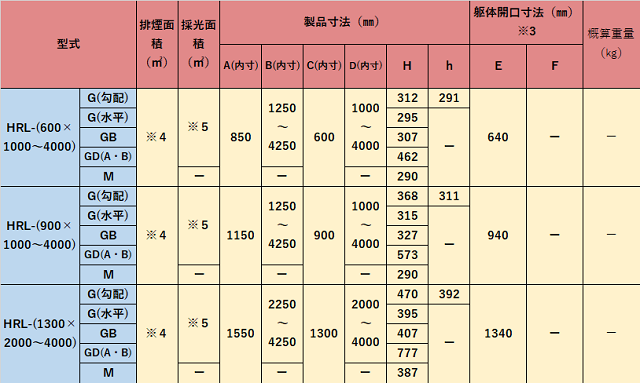

納まり参考図及び施工上の注意





Q&A

Q 耐火仕様として使用出来ますか
A 一部非耐火仕様の商品もございますが、殆どの製品は耐火仕様としてご利用頂けます。
詳しくはこちら

Q 高断熱タイプ(H-4)はありますか
A アルミ製にて取扱いしております。

Q 製品に色を付ける事は可能ですか
A 吹付塗装又は焼付塗装にて対応しております。

Q 排煙面積が知りたいのですが
A 正方形はホームページ又はカタログに記載してありますが、長方形はお問合せください。

Q 積雪した場合でも開閉は可能ですか
A 雪が積もった状態での開閉操作は故障・破損の原因となりますので避けてください。

Q 浴室・プールに開閉トップライトを設置したいのですが可能ですか
A 設置場所により製品保証対象外となります。詳しくはお問合せください。

Q アルミ製の取扱いはありますか
A 取扱いしております。但し仕様により対応出来ない場合がございます。

Q 既存に設置してあるのを部分交換したいのですが可能ですか
A 状況確認が必要となりますので、現地調査させてください。
