サンウイング HUQ・HUL



仕様表






型式 排煙面積(m²) 採光面積 製品寸法(mm)   躯体口寸法(mm) 概算重量
(kg)

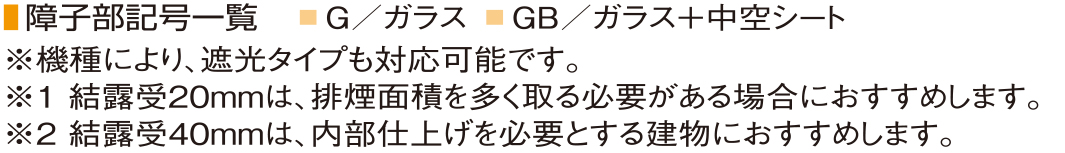

20(※1) 40(※2) (m²) A(内寸) B(内寸) C(内寸) D(内寸) H E F
HUQ-1800 G 1.78 1.67 1.67 1500 1500 1376 1376 963 1416 1416 200
GB 975 215
HUL-2700 G 2.69 2.56 2.56 1500 2200 1376 2056 963 1416 2096 260
GB 975 275
HUL-3100 G 3.09 2.95 2.95 1700 2200 1576 2056 1063 1616 2096 280
GB 1075 295
HUL-3700 G 3.70 3.54 3.54 2000 2200 1876 2056 1213 1916 2096 320
GB 1225 335

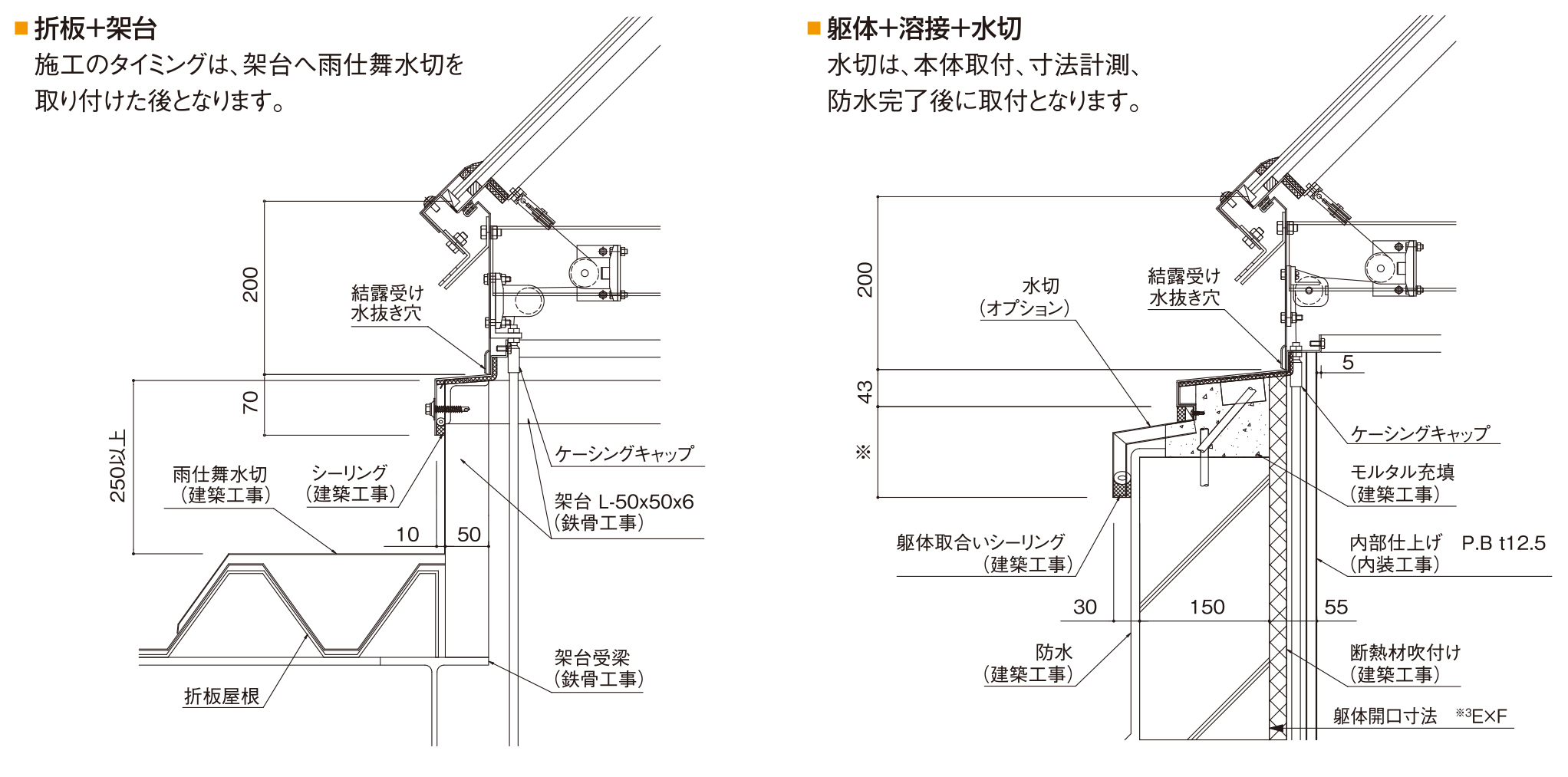

納まり参考図及び施工上の注意



Q&A

Q 耐火仕様として使用出来ますか
A 一部非耐火仕様の商品もございますが、殆どの製品は耐火仕様としてご利用頂けます。
詳しくはこちら

Q 高断熱タイプ(H-4)はありますか
A アルミ製にて取扱いしております。

Q 製品に色を付ける事は可能ですか
A 吹付塗装又は焼付塗装にて対応しております。

Q 排煙面積が知りたいのですが
A 正方形はホームページ又はカタログに記載してありますが、長方形はお問合せください。

Q 積雪した場合でも開閉は可能ですか
A 雪が積もった状態での開閉操作は故障・破損の原因となりますので避けてください。

Q 浴室・プールに開閉トップライトを設置したいのですが可能ですか
A 設置場所により製品保証対象外となります。詳しくはお問合せください。

Q アルミ製の取扱いはありますか
A 取扱いしております。但し仕様により対応出来ない場合がございます。

Q 既存に設置してあるのを部分交換したいのですが可能ですか
A 状況確認が必要となりますので、現地調査させてください。
