サンハッチ HWQ(K)・HWL(K)

HWQ(K)正方形両開きタイプ・HWL(K)長方形両開きタイプ

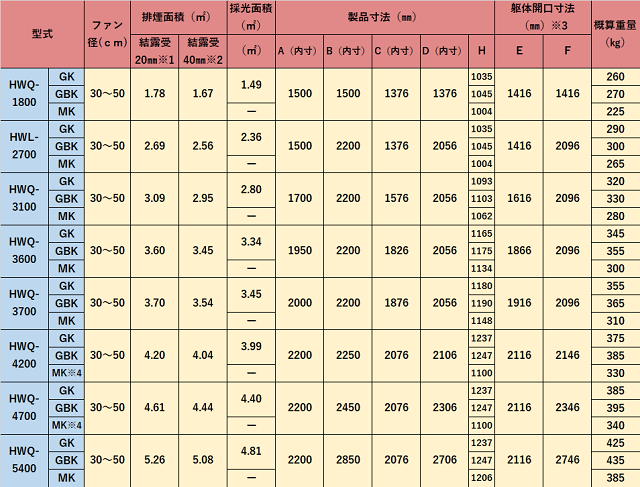

仕様表




型式 ファン径
(cm)
排煙面積(m²) 採光面積 外形寸法(mm) 躯体開口寸法(mm) 概算重量(kg)
20
(※1)
40
(※2)
(m²) A
(内寸)
B
(内寸)
C
(内寸)
D
(内寸)
H E F
HWQ-1800 GK 35~50 1.78 1.67 1.49 1500 1500 1376 1376 1035 1416 1416 260
GBK 1045 270
MK - 1004 225
HWL-2700 GK 35~50 2.69 2.56 2.36 1500 2200 1376 2056 1035 1416 2096 315
GBK 1045 325
MK - 1004 280
HWL-3100 GK 35~50 3.09 2.95 2.80 1700 2200 1576 2056 1093 1616 2096 320
GBK 1103 330
MK - 1062 280
HWL-3600 GK 35~50 3.60 3.45 3.34 1950 2200 1826 2056 1165 1866 2096 345
GBK 1175 355
MK - 1134 300
HWL-3700 GK 35~50 3.70 3.54 3.45 2000 2200 1876 2056 1180 1916 2096 355
GBK 1190 365
MK - 1148 310
HWL-4200 GK 35~50 4.20 4.04 3.99 2200 2250 2076 2106 1237 2116 2146 375
GBK 1247 385
MK - 1100 330
HWL-4700 GK 35~50 4.61 4.44 4.40 2200 2450 2076 2306 1137 2116 2346 385
GBK 1247 395
MK - 1100 340
HWL-5400 GK 35~50 5.40 5.08 4.81 2200 2850 2076 2706 1237 2116 2746 425
GBK 1247 435
MK - 1206 385





換気扇仕様表

ファン径
(cm)
電源 出力(W) 極数
(P)
風量(m³/h) 騒音(dB) ブレーカー選定
電流参考値(A)
50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
30 3相 200V 50 4 1680 1980 41.0 44.5 0.59 0.62
40 3相 200V 100 6 3180 3780 41.0 44.5 1.50 1.50
50 3相 200V 400 6 6060 7140 48.0 51.5 3.83 3.60




納まり参考図及び施工上の注意






Q&A

Q 耐火仕様として使用出来ますか
A 一部非耐火仕様の商品もございますが、殆どの製品は耐火仕様としてご利用頂けます。
詳しくはこちら

Q 高断熱タイプ(H-4)はありますか
A アルミ製にて取扱いしております。

Q 製品に色を付ける事は可能ですか
A 吹付塗装又は焼付塗装にて対応しております。

Q 排煙面積が知りたいのですが
A 正方形はホームページ又はカタログに記載してありますが、長方形はお問合せください。

Q 積雪した場合でも開閉は可能ですか
A 雪が積もった状態での開閉操作は故障・破損の原因となりますので避けてください。

Q 浴室・プールに開閉トップライトを設置したいのですが可能ですか
A 設置場所により製品保証対象外となります。詳しくはお問合せください。

Q アルミ製の取扱いはありますか
A 取扱いしております。但し仕様により対応出来ない場合がございます。

Q 既存に設置してあるのを部分交換したいのですが可能ですか
A 状況確認が必要となりますので、現地調査させてください。
