サンハッチHWQ・HWL HWQ・HWL

HWQ正方形両開きタイプ・HWL長方形両開きタイプ

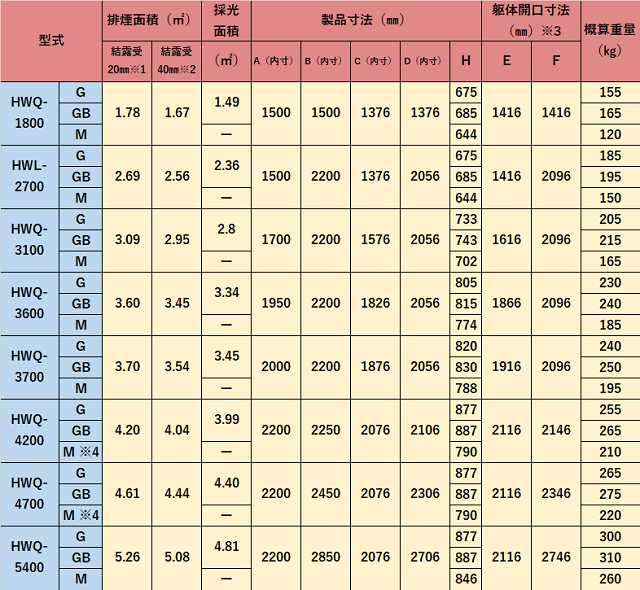

仕様表




型式 排煙面積(m²) 採光面積
(m²)
製品寸法製品(mm) 躯体開口寸法
(mm)
概算
重量
(kg)
20(※1) 40(※2) (m²) A(内寸) B(内寸) C(内寸) D(内寸) H E F
HWQ-1800 G 1.78 1.67 1.49 1500 1500 1376 1376 675 1416 1416 155
GB 685 165
M - 644 120
HWL-2700 G 2.69 2.56 2.56 1500 2200 1376 2056 675 1416 2096 185
GB 685 195
M - 644 150
HWL-3100 G 3.09 2.95 2.95 1700 2200 1576 2056 733 1616 2096 205
GB 743 215
M - 702 165
HWL-3600 G 3.60 3.45 3.45 1950 2200 1826 2056 805 1866 2096 230
GB 815 240
M - 774 185
HWL-3700 G 3.70 3.54 3.54 2000 2200 1876 2056 820 1916 2096 240
GB 830 250
M - 788 195
HWL-4200 G 4.20 4.04 4.04 2200 2250 2076 2106 877 2116 2146 255
GB 887 265
M - 790 210
HWL-4700 G 4.61 4.44 4.40 2200 2450 2076 2306 877 2116 2346 265
GB 887 275
M - 790 220
HWL-5400 G 5.26 5.08 4.81 2850 2850 2076 2706 877 2116 2746 300
GB 887 310
M - 846 260

製品オプション


Gタイプに関して、複層ガラス・合わせガラス・磨きガラスの対応が可能です。

見え掛り部の表面仕上(塗装、焼付塗装)も対応可能です。

寒冷地仕様として断熱材 10mmにて対応可能です。

建屋及び躯体寸法によって特注寸法も対応可能です。

材料


材質等につきましては、SUS304、ガルバリウム鋼板にて製作が出来ます。

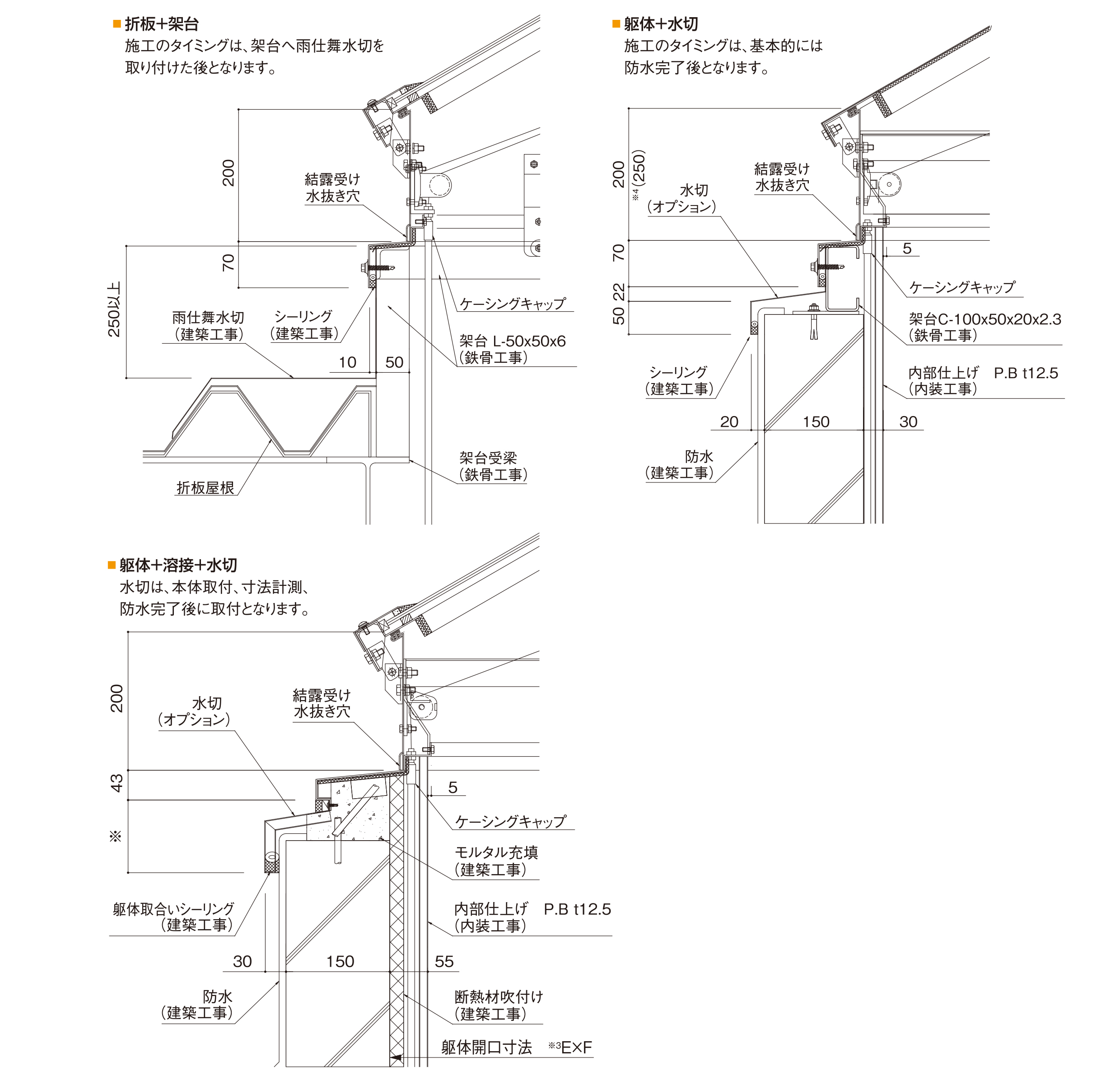

納まり参考図及び施工上の注意








Q&A

Q 耐火仕様として使用出来ますか
A 一部非耐火仕様の商品もございますが、殆どの製品は耐火仕様としてご利用頂けます。
詳しくはこちら

Q 高断熱タイプ(H-4)はありますか
A アルミ製にて取扱いしております。

Q 製品に色を付ける事は可能ですか
A 吹付塗装又は焼付塗装にて対応しております。

Q 排煙面積が知りたいのですが
A 正方形はホームページ又はカタログに記載してありますが、長方形はお問合せください。

Q 積雪した場合でも開閉は可能ですか
A 雪が積もった状態での開閉操作は故障・破損の原因となりますので避けてください。

Q 浴室・プールに開閉トップライトを設置したいのですが可能ですか
A 設置場所により製品保証対象外となります。詳しくはお問合せください。

Q アルミ製の取扱いはありますか
A 取扱いしております。但し仕様により対応出来ない場合がございます。

Q 既存に設置してあるのを部分交換したいのですが可能ですか
A 状況確認が必要となりますので、現地調査させてください。
